Схемы соединения трехфазных цепей

Под трехфазной симметричной системой ЭДС понимают совокупность трех синусоидальных ЭДС одинаковой частоты и амплитуды, сдвинутых по фазе на 120⁰.

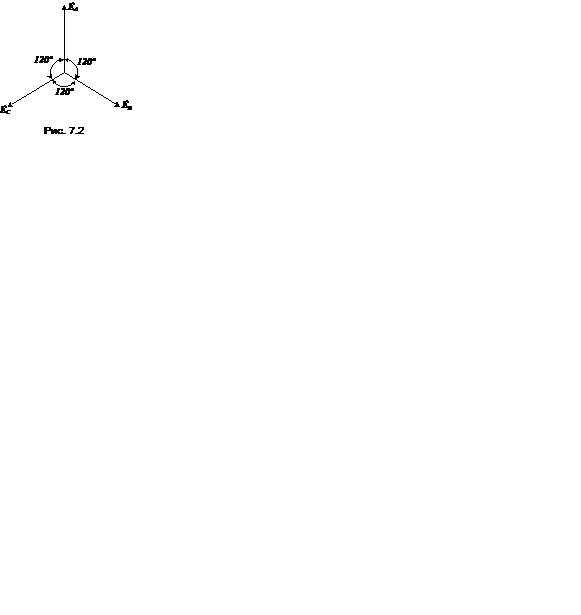

График их мгновенных значений представлен на рис. 7.1., векторная диаграмма - на рис. 7.2.

Трехфазную систему э.д.с. получают при помощи трехфазного генератора, в пазах статора которого размещены три электрически изолированные друг от друга обмотки - фазные обмотки генератора. Плоскости обмоток смещены в пространстве на 120⁰. При вращении ротора генератора в обмотках наводятся синусоидальные э.д.с. одинаковые по амплитуде, но сдвинутые по фазе на 120⁰.

Чтобы отличить три э.д.с. трехфазного генератора друг от друга, их обозначают соответствующим образом. Если одну э.д.с. обозначить , то отстающую от нее на 120⁰ э.д.с. принято обозначать , а опережающую на 120⁰ -

На электрической схеме трехфазный генератор изображают в виде трех обмоток, расположенных друг к другу под углом 120⁰.

При соединении "звездой" одноименные зажимы (например, концы) трех обмоток объединяются в один узел, который называют нулевой точкой генератора и обозначают буквой 0 (рис. 7.3). Начала обмоток генератора обозначают буквами А, В, С.

При соединении обмоток генератора "треугольником" конец первой обмотки генератора соединяется с началом второй, конец второй - с началом третьей, конец третьей - с началом первой (рис.7.4).

Геометрическая сумма э.д.с. в треугольнике равна нулю. Поэтому, если к зажимам А, В, С не присоединена нагрузка, то по обмоткам генератора не будет протекать ток.

Совокупность трехфазной системы ЭДС и трехфазной нагрузки (или нагрузок и соединительных проводов) называют трехфазной цепью.

Токи, протекающие по отдельным участкам трехфазной цепи, сдвинуты относительно друг друга по фазе. Под фазой трехфазной цепи понимают участок цепи, по которому протекает один и тот же ток. Таким образом, в зависимости от рассматриваемого вопроса, фаза - это либо участок трехфазной цепи, либо аргумент синусоидально изменяющейся величины.

Три обмотки генератора должны быть соединены с нагрузкой. Существуют различные способы соединения обмоток. Самым неэкономичным способом было бы соединение каждой обмотки генератора с нагрузкой двумя проводами, на что потребовалось бы шесть соединительных проводов. В целях экономии обмотки трехфазного генератора соединяют в "звезду" или "треугольник", вследствие чего количество соединительных проводов от генератора к нагрузке уменьшается с шести до трех или до четырех.

Рассмотрим способы соединения трехфазного генератора с трехфазной нагрузкой.

Схема соединения "звезда" - "звезда" с нулевым проводом представлена на рис. 7.5.

Узел, который образуют три конца трехфазной нагрузки при соединении ее "звездой", называют нулевой точкой нагрузки и обозначают 0^'. Провод, соединяющий нулевые точки генератора и нагрузки, называют нулевым (нейтральным). Ток нулевого провода обозначают I₀, положительное направление тока - от узла 0^' к узлу 0.

Провода, соединяющие зажимы А, В, С генератора с нагрузкой, называют линейными проводами. Текущие по линейным проводам токи называют линейными, их обозначают I_A, I_B, I_C. Условимся за положительное направление для них принимать направление от генератора к нагрузке. Модули линейных токов часто обозначают I_Л, не указывая никакого дополнительного индекса. Такое обозначение применяется часто тогда, когда линейные токи по модулю одинаковы.

Напряжение между линейными проводами называют линейным напряжением и обозначают при помощи двух индексов, например U_AB. Модуль линейного напряжения обозначают U_Л.

Каждую из трех обмоток генератора называют фазой генератора. Каждую из трех нагрузок называют фазой нагрузки. Протекающие по ним токи называют фазовыми токами I_Ф, а напряжения на них - фазовыми или фазными напряжениями U_Ф.

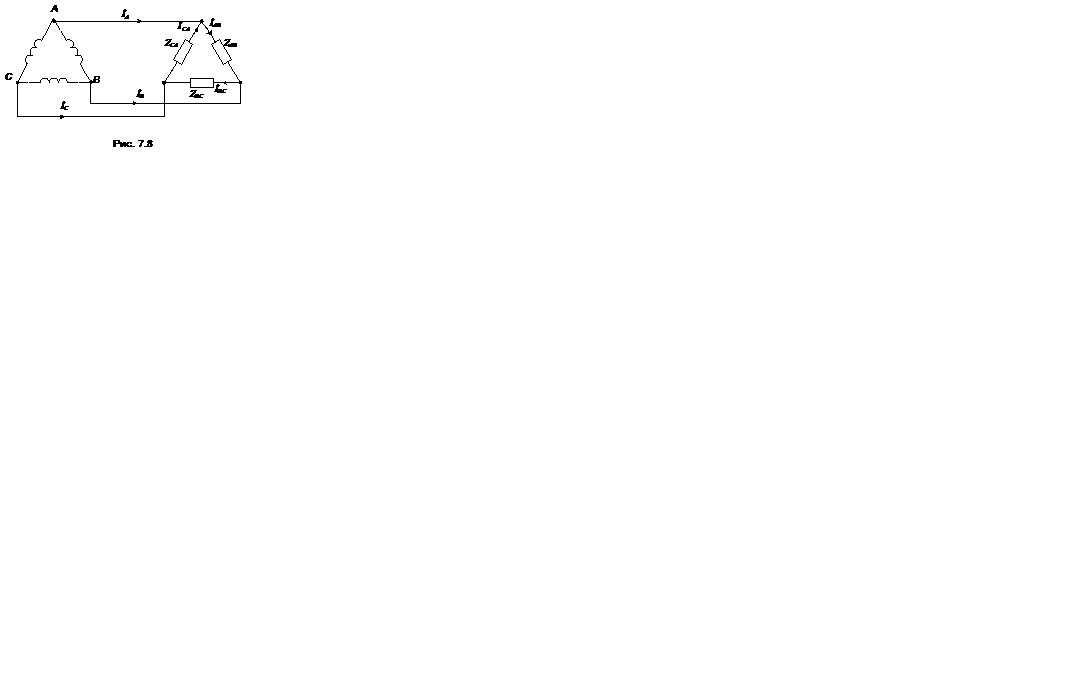

Схему на рис.7.6 называют "звезда - звезда" без нулевого провода; на рис.7.7. - "звезда - треугольник"; на рис. 7.8. - "треугольник - треугольник", на рис. 7.9. - "треугольник - звезда".
