Выражение мощности в комплексной форме
Широкое применение комплексного представления тока и напряжения в процессе анализа электрических цепей предполагает найти комплексное представление для активной, реактивной и полной мощности. На первый взгляд эта задача не должна вызывать затруднений. Достаточно в выражение для мощности подставить комплексные ток и напряжение. Посмотрим, так ли это?

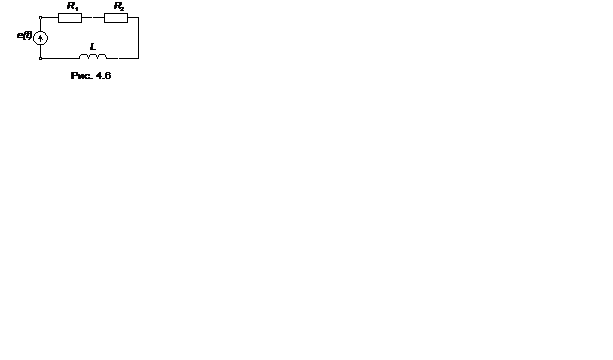

Пусть заданы комплексные ток и напряжение .
Тогда их произведение должно представлять полную мощность цепи:
Правая часть полученного выражения должна определять активную (действительную часть) и реактивную (мнимая часть) мощности. Но слагаемые правой части не соответствуют выражениям (5.16) и (5.21), так как в последних сдвиг фаз определяется разностью
Чтобы устранить такое несоответствие пользуются искусственным приемом. Под комплексным изображением полной мощности понимают произведение комплексного напряжения на комплексно-сопряженный ток. Напомним, что два комплексных числа и называются взаимно сопряженными, если их действительные части равны, а мнимые отличаются только знаком:

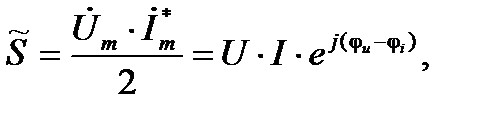

При таком определении комплексная мощность цепи определится выражением:
т.е.
(4.27)
Знак «тильда» означает комплекс полной мощности, составленный при участии сопряженного комплекса тока. Действительная часть комплексной мощности есть активная мощность, а мнимая часть - реактивная мощность. Модуль комплексного представления - полная мощность.
