Расходные энергетические характеристики котлоагрегатов.

Снимает эту характеристику завод изготовитель.

Q – потери тепла

ΔQ1 – потери с уходящими газами

ΔQ2 – от поверхности котла

ΔQ3 – потери с химическим недожогом

ΔQ4 – с физическим недожогом

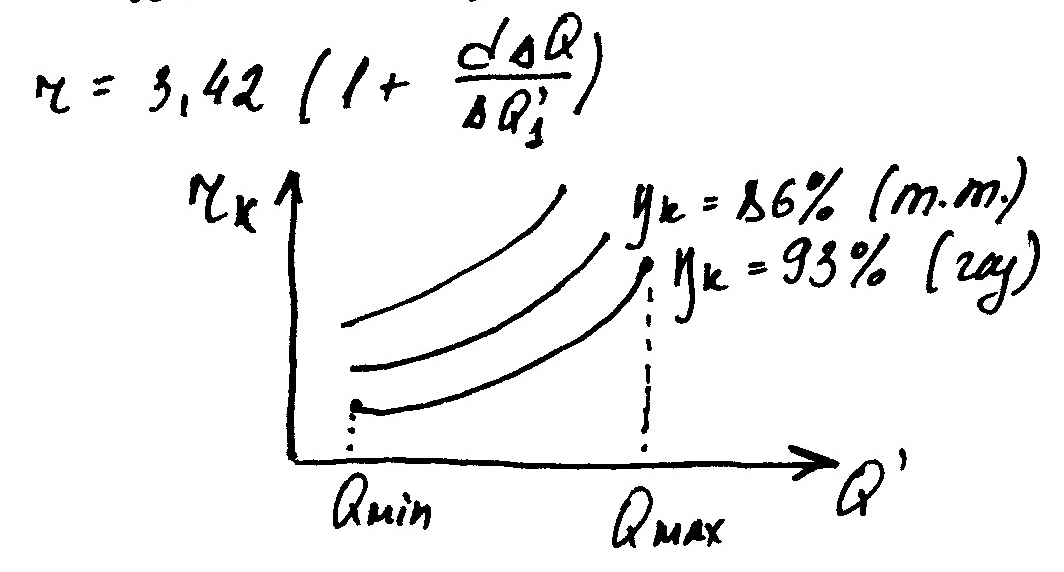

dB/dQ – относительный прирост.

rк = dB/dQ – характеризует сколько топлива необходимо для получения ГДж тепла.

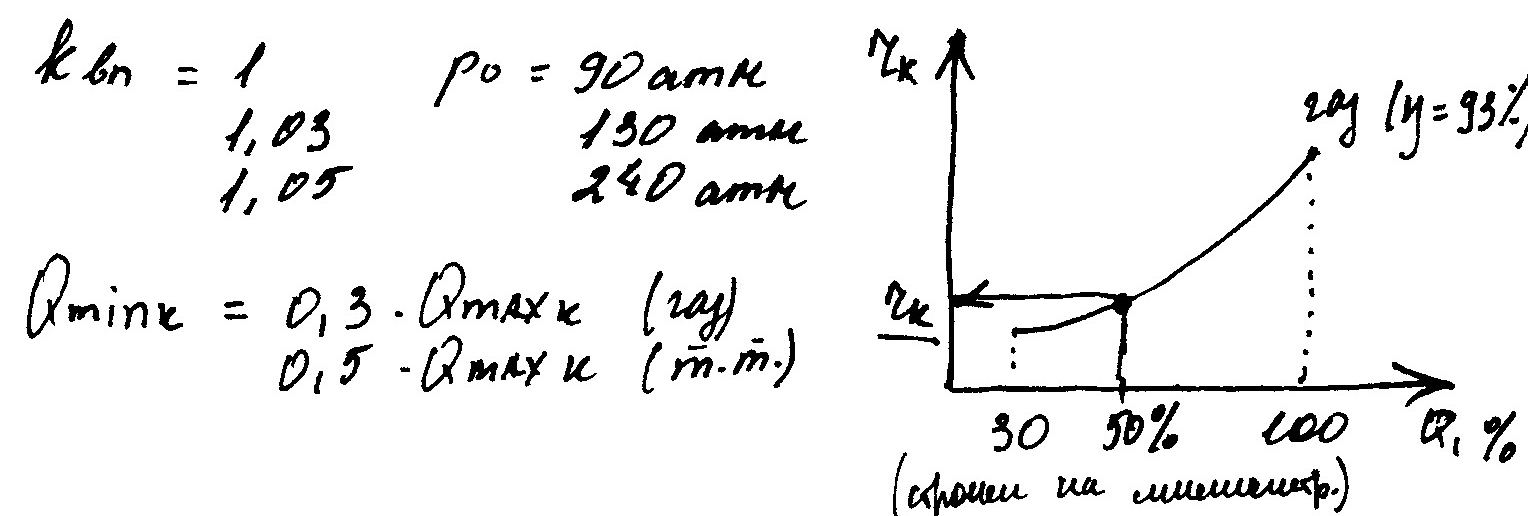

Qmin определяется исходя из возможности не затухания факела. Зависит от вида топлива:

Qmin = 30% от Qmax – для газо-мазутного топлива

Qmin = 50% от Qmax – для твердого топлива.

Qmax определяется условиями выбросов вредных примесей/газов и образовавшихся шлаков.

В справочнике заданы характеристики относительных приростов, в соответствии с видом топлива и коэффициентом полезного действия.

Определение максимальной и минимальной нагрузки для котлоагрегата.

1. Производительность котла в соответствии с типом турбоагрегата.

Котлоагрегат должен быть тех же параметров, что и турбоагрегат (давление/температура)

В таблице по характеристике турбоагрегатов находим значения максимальной потребности пара для турбины. Следовательно в таблице котлоагрегатов котел должен обеспечить потребность.

Для станции с поперечными связями производительность и количество котлов уже определена. Для блочного типа - количество котлов соответствует количеству турбоагрегатов.

Для конденсационных агрегатов (тип к) - искать производительность не надо, так как в капитальных вложениях указана производительность котла.

2. Определение Qmax и Qmin

Iп и iв – энтальпии пара и питательной воды, отражают показатель тепловой передачи соответствующих параметров.
