Характеристики объектов.

1. Турбоагрегаты.

Расходная энергетическая характеристика т.а. отражает взаимосвязь между подведенной к данному агрегату первичной энергией и полученной вторичной энергией.

Данные характеристики получены для каждого вида агрегата экспериментальным путем на каждом заводе изготовителя. Завод изготовитель дает нам аналитическое выражение энергетических характеристик, с указанием условия ограничения по выдаче нагрузки.

Сама расходная характеристика зависит от типа регулирования.

Существует дроссельное и обводное (или клапанное) регулирование.

Дроссельное регулирование - наличие дроссельного клапана, открывая который мы увеличиваем пропуск тепловой нагрузки в турбину.

По мере открытия дроссельного клапана уменьшаются потери дросселирования.

Использовать криволинейные характеристики на практике сложно, поэтому расходную энергетическую характеристику спрямляют.

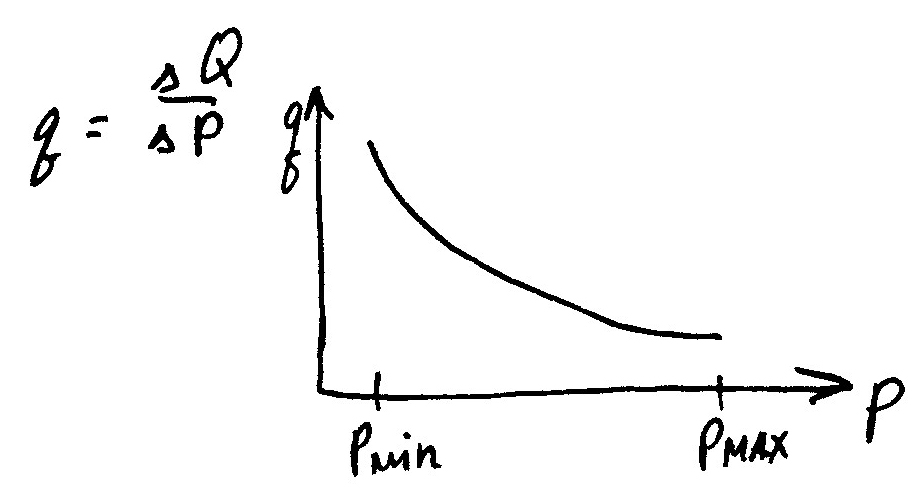

rт - Показатель относительного прироста расхода тепла турбоагрегата. Характеризует сколько тепла необходимо подать в турбину, что бы увеличить нагрузку турбоагрегата на 1 МВт. Это показатель экономичности турбины на данном участке нагрузки.

Аналитическое выражение данной характеристики:

Q - текущая тепловая нагрузка.

P - энергетическая нагрузка.

Клапанное (обводное) регулирование.

Кроме основного клапана существуют дополнительные, позволяющие увеличивать пропуск тепла к турбинам.

Теплофикационные агрегаты.

Тоже имеют и клапанное и дроссельное регулирование. Но значения Рмаксимум, Рминимум, Ркритическое необходимо определять. Потому что существует взаимосвязь между отборами пара и электрическими нагрузками.

Для определения критической нагрузки используем справочники.

Зима.

Лето.

Лекция 12
