Режимная карта машинного зала.

Строится на основе характеристик относительного прироста турбоагрегата.

Вспомогательная таблица:

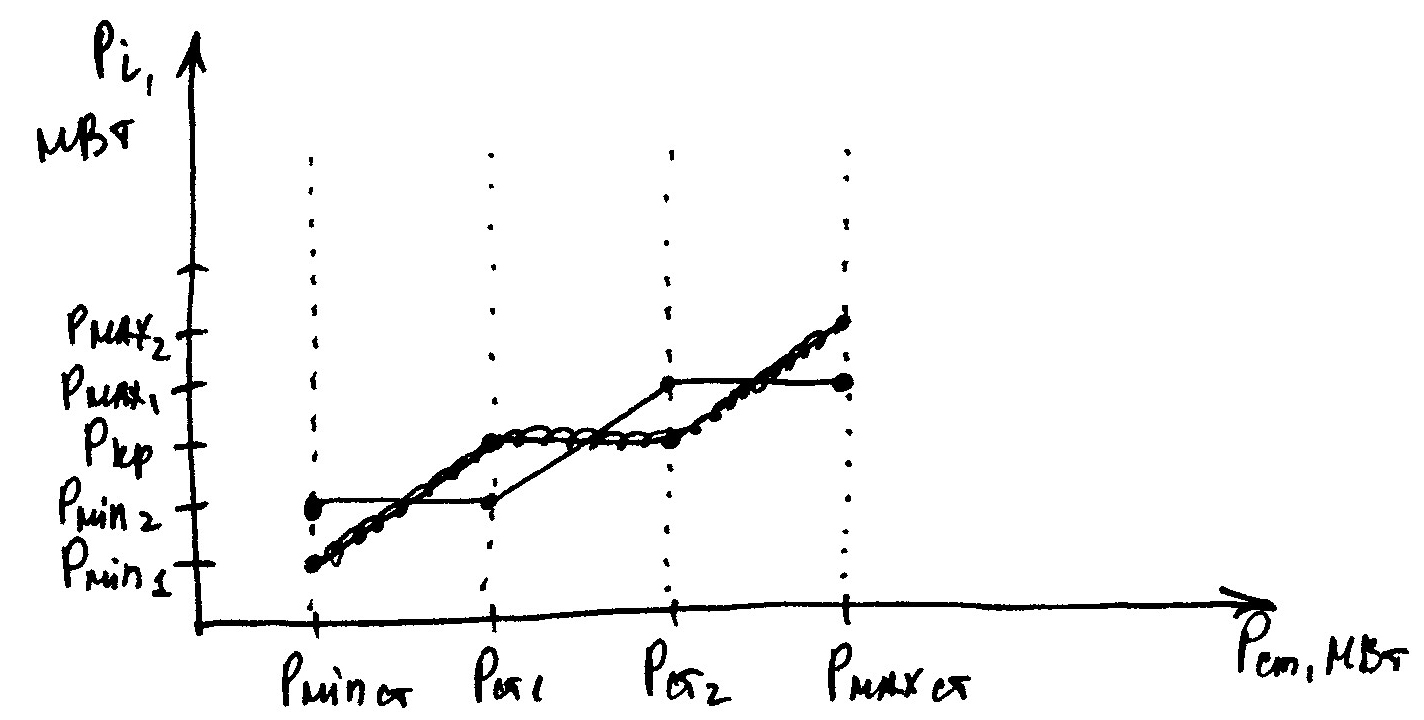

Режимная карта отражает взаимосвязь между нагрузкой станции и нагрузкой турбоагрегата. (Оба агрегата в рабочем состоянии)

Pmin ст = Pmin1*n1+Pmin2*n2

Pст1 = Pкр1*n1+Pmin2*n2

Pст2 = Pкр1*n1+Pmax2*n2

Pmax ст = Pmax1*n1+Pmax2*n2

Это предварительная режимная карта, так как в дальнейшем будет уточнять максимальную и минимальную нагрузку станции (из-за возможных ограничений по работе котельной)
