Устройство нивелира
Нивелиры в зависимости от точности разделяются на высокоточные, точные и технические. Рассмотрим глухой нивелир с цилиндрическим уровнем типа Н – 3, который относится к классу точных. Главным требованием, предъявляемым к таким нивелирам, является параллельность оси цилиндрического уровня и визирной оси трубы. Нивелир Н – 3 состоит из верхней части, несущей зрительную трубу – 6 с цилиндрическим – 7 и круглым – 3 уровнями, наводящим – 11, элевационным – 4 и закрепительным – 9 винтами, и нижней, представляющей собой подставку с тремя подъёмными винтами – 1 и прижимной пластиной – 11 (рис.43).
Установка нивелира в рабочее положение производится таким же способом, как и первая поверка теодолита, но исправление уровня производится элевационным винтом.
ZZ1 – вертикальная ось вращения нивелира;
VV1 – визирная ось зрительной трубы;
UU1 – ось цилиндрического уровня;
ОО1 – ось круглого уровня.

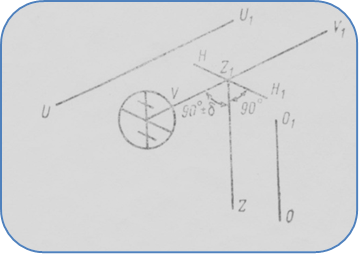

На рисунке 39 изображено взаимное расположение осей.
Рис. 39 Расположение осей нивелира
На рисунке 40 изображены основные части нивелира.
1 – подъёмные винты
2 – подставка
3 – круглый уровень
4 – элевационный винт
5 – кремальера
6 – зрительная труба
7 – цилиндрический уровень
8 – визир
9 – закрепительный винт
10 – установочная прижимная пластина
11 – наводящий винт
Рис.40 Основные части нивелира
