Определение масштаба. Точность масштаба
Масштаб – отношение длины отрезка на плане к соответствующей ему горизонтальной проекции на местности.
Масштаб представляет собой правильную дробь, в которой числитель показывает число единиц на плане, знаменатель – число одноимённых единиц на местности. Масштаб бывает численный (1:500; 1:1000; 1:2000 и т.д.) и графический. Графический делится на линейный и поперечный.
Линейный масштаб представляет собой шкалу с делениями, соответствующими данному численному масштабу (рис.6).
2 0 2 4 6 8 10
Рис.6
Для более точного построения плана или определения длин линий пользуются поперечным масштабом (рис.7).
Считается, что 0,1 мм – наименьшее расстояние, различаемое человеческим глазом.
Горизонтальное расстояние на местности, соответствующее в данном масштабе 0,1 мм плана называется точностью масштаба.
t = 0,1 мм • М
Рис.7
Условные знаки на картах и планах
Для обозначения на планах и картах различных объектов пользуются условными знаками, которые делятся на контурные (масштабные) и внемасштабные, также существуют линейные и поясняющие условные знаки.
Масштабными (контурные) называют условные знаки, которые служат для изображения объектов местности с соблюдением масштаба карты или плана. Они дают возможность определить не только местоположение предмета, но и его размеры.
Внемасштабные – условные знаки, служащие для изображения объектов, размеры которых не отображаются в данном масштабе карты или плана.
Линейные – условные знаки, служащие для изображения объектов линейного протяжения (автодороги, ж/д дороги, ЛЭП, границы, реки и т.д.).
Поясняющие – служат дополнением к контурным (отдельно стоящие деревья, стрелки, указывающие направление течения реки и т.п.).

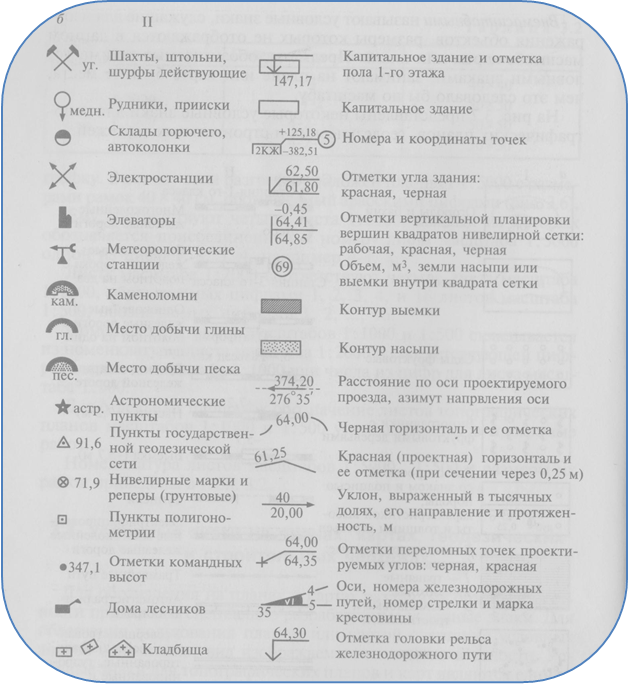

Рис. 8. Условные знаки:
а – для топографических планов (І – масштабные, ІІ – внемасштабные);
б – для геодезических и строительных чертежей.
Окончание рис.8
Тема 1.2. Рельеф местности и его изображение на картах и планах
1. Рельеф и его основные формы
2. Изображение рельефа на топографических картах
3. Построение горизонталей по отметкам
4. Уклон линии
5. Построение профиля
