Построение горизонталей по отметкам

Для построения топографического плана по отметкам точек выбирается высота сечения. Топографический план можно построить графическим или аналитическим способами.

Графический способ.

Рис.12

Для примера рассмотрим построение топографического плана с высотой сечения рельефа – 1м. Соединяем точки А и В тонкой линией. Между этими точками проходят горизонтали с отметками 122,0; 123,0. Делим линию АВ на 5 равных частей, каждая из которых будет соответствовать – 0,5м.

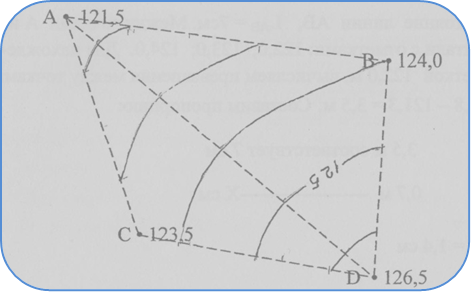

Отмечаем на линии АВ точки с отметками – 122,0 и 123,0. Аналогично делим все остальные линии. Точки с одинаковыми отметками соединяем плавными линиями (рис.12).

Аналитический способ.

Измеряем расстояние линии АВ, L_АВ = 7см. Между точками А и В пройдут горизонтали с отметками: 122,0; 123,0; 124,0. Для нахождения точки с отметкой 122,0 м, вычисляем превышения между точками А и В h = 124,8 – 121,3 = 3,5 м. Составим пропорцию:

3,5 м соответствует 7 см

0,7 м -------------------Х см

Х = = 1,4 см

Откладываем полученное расстояние – 1,4 см от точки А и получаем точку с отметкой – 122,0 м. Находим точку с отметкой – 124,0 м.

3,5 м ---------7 см

0,8 м ---------Х см

Х = = 1,6 см

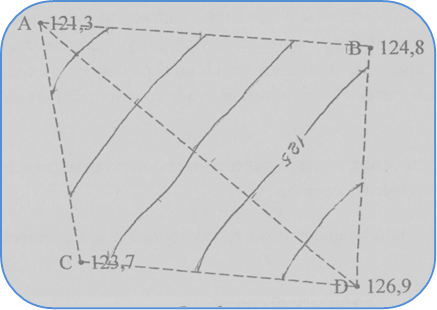

Откладываем полученное расстояние – 1,6 см от точки В. Аналогично рассчитываем расстояние до точки с отметкой – 123,0 м. Расчёты производим между всеми соседними точками. Находим точки с одинаковыми отметками и соединяем их плавными линиями (рис.13).

Рис.13
