Построение профиля

Для построения профиля, на карте отмечаются точки пересечения горизонталей с линией разреза (рис.16).

Выбирается масштаб для построения профиля и подписывается вверху листа. Горизонтальный – равен масштабу карты, вертикальный – в 10 раз крупнее. В нижней части листа проводится горизонтальная линия, на которой откладываются точки пересечения горизонталей с линией разреза. Слева проводится вертикальная линия, на которой ставятся деления через 1 см. Выбирается отметка условного горизонта. В соответствии с выбранным вертикальным масштабом ставится оцифровка у каждого деления. По отметкам наносятся точки, которые затем соединяются прямыми линиями.

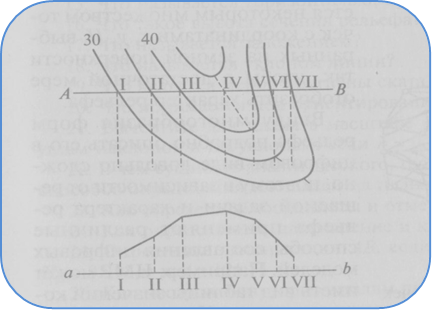

Рис.16 Построение профиля
