Основные линии и плоскости на земном шаре

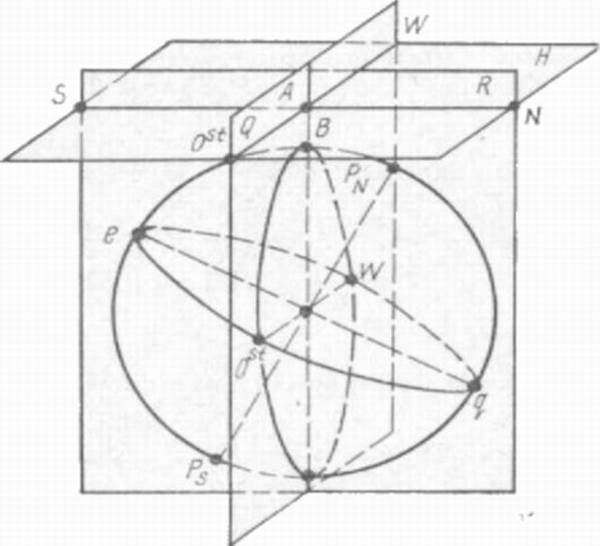

В любой точке В на земной поверхности (рис. 7) наблюдатель, глаз которого находится в некоторой точке А, при помощи отвеса может получить направление отвесной линии или вертикаль. Плоскость, проходящую через вертикальную линию, называют вертикальной, а перпендикулярную отвесной линии — горизонтальной.

Горизонтальную плоскость, проходящую через глаз наблюдателя, называют плоскостью истинного горизонта наблюдателя (плоскость Н). Вертикальную плоскость, проходящую через глаз наблюдателя и земные полюсы, называют плоскостью истинного меридиана наблюдателя (плоскость R). Пересечение этой плоскостью земного шара дает в сечении большой круг BPnqPse, окружность которого называют меридианом места, или меридианом наблюдателя.

Рис. 7.

Вертикальную плоскость, проходящую через глаз наблюдателя перпендикулярно плоскости истинного меридиана наблюдателя, называют плоскостью первого вертикала (плоскость Q). Пересечение земного шара плоскостью Q дает в сечении большой круг ВВ', который является меридианом только в одном частном случае, когда наблюдатель находится на географическом полюсе (точка В совпадает с точкой Рn или точкой Ps).

Плоскости истинного горизонта Я и истинного меридиана R наблюдателя пересекаются по линии NS. Эта линия определяет направление истинного меридиана в данной точке В и называется полуденной линией, так как в плоскости NS (плоскость R) Солнце бывает точно в полдень.

Направление линии AN от глаза наблюдателя в сторону северного полюса указывает наблюдателю точку севера N, а обратное направление AS — точку юга 5. Таким образом, полуденная линия NS определяет положение двух главных точек горизонта, или стран света — севера и юга.

Плоскости истинного горизонта и первого вертикала пересекаются но линии WOst, определяющей направления на W и на Ost в данной точке А земной поверхности. Таким образом, линия WOst определяет положение еще двух других стран света — востока и запада.
