Системы деления горизонта

Линии NO и WOst (см. рис. 7) занимают вполне определенное положение в любой точке земной поверхности (кроме полюсов). Направления N, Ost , S и W называются главными направлениями, или главными румбами.

Главные румбы делят истинный горизонт на четыре четверти:

NO — северо-восточная;

SO — юго-восточная;

SW — юго-западная;

NW — северо-западная.

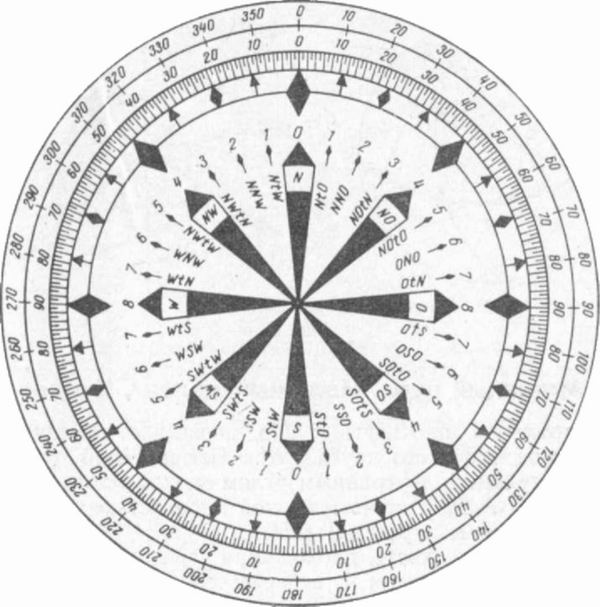

В эпоху парусного флота каждая часть горизонта разбивалась на восемь основных направлений — румбов (рис. 8). Эта система называлась румбовой.

Рис. 8.

С развитием точности судовождения каждая четверть горизонта была разбита на 90 направлений. Главные румбы N и S отмечались 0°, а румбы W и Ost —90°. Наименование же четвертей и принцип счета направлений оставался прежним. Эта система разбивки получила название четвертной (средняя шкала на рис. 8). Направления указывались наименованием четверти и числом градусов, например: N0 35°, NW47°, SW22°,5, SO 86° и т. д.

Картушки современных компасов по-прежнему разделены на 360°, но при этом применяется круговая система счета, без различия четвертей. В этой системе главные румбы отмечаются так: N — 0°(360°), Ost — 90°, S — 180° и W — 270°. Круговая система счета проще и нагляднее. Однако решение большинства задач по судовождению часто заставляет судоводителей пользоваться другими системами. Для этого переводят направления, данные в одной системе, в направления по другой системе, особенно из круговой в четвертную и обратно. В приложениях «Мореходных таблиц» (МТ-2000) приводится перевод румбов в градусы.

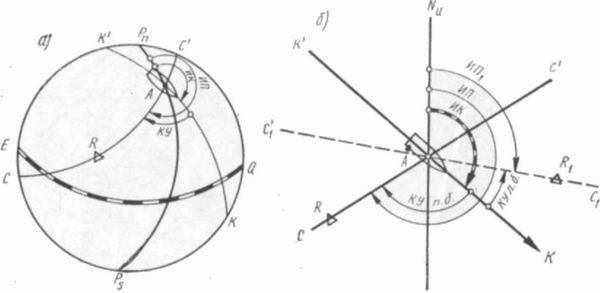

Рис. 9.

Девиация магнитного компаса и ее уничтожение

Стальной набор корпуса судна, его обшивка приобретают магнитные свойства с момента постройки. В магнитном поле Земли все продольные, поперечные и вертикальные связи судна намагничиваются неодинаково. Судовое железо в магнитном отношении принято делить на твердое и мягкое.

Твердое судовое железо обладает свойством постоянных магнитов. Постоянный магнетизм, приобретенный судном во время постройки, сохраняется годами. Мягкое в магнитном отношении судовое железо не «задерживает» магнитное состояние надолго Оно обладает индуктивным магнетизмом, зависящим от положения корпуса судна относительно магнитного меридиана.

Рис. 20.

Таким образом, на магнитную стрелку компаса, установленного на судне, оказывают влияние магнитные силы твердого и мягкого в магнитном отношении железа, причем действие их различно. Кроме того, в результате действия магнитных сил, возникающих от магнитного поля, создаваемого различными работающими судовыми агрегатами, контурами с током, стрелка компаса отклоняется от магнитного меридиана. Вертикальную плоскость, проходящую через полюсы подвешенной за центр тяжести магнитной стрелки на судне, имеющей свободное вращение вокруг вертикальной оси, называют плоскостью компасного меридиана в данной точке судна. Компасный меридиан — это воображаемая линия пересечения плоскости истинного горизонта наблюдателя с плоскостью компасного меридиана, проходящей через данную точку на судне.

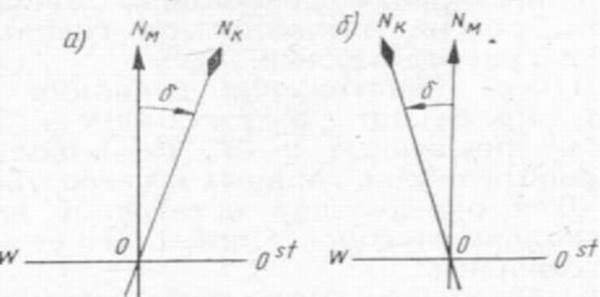

Угол в плоскости истинного горизонта наблюдателя между магнитным и компасным меридианами называют девиацией магнитного компаса (б). Этот угол отсчитывают от нордовой части магнитного меридиана к Ost или W от 0 до 180°. Девиацию называют остовой (восточной), если северная часть компасного меридиана отклоняется от северной части магнитного меридиана к востоку, западной (вестовой), если северная часть компасного меридиана отклоняется от северной части магнитного меридиана к западу. Остовой девиации приписывают знак «плюс», а вестовой — знак «минус» (рис. 20). Величина и знак девиации зависят от влияния, которое оказывает на магнитную стрелку компаса магнитное поле судна совместно с земным магнитным полем.

По характеру возникновения различают полукруговую, четвертную и креновую девиации. Полукруговая создается твердым в магнитном отношении железом, четвертная — мягким, креновая возникает во время качки судна.

Значительная девиация создает большие неудобства при пользовании магнитным компасом. Поэтому на судах уничтожают девиацию путем искусственного создания в центре компаса сил, одинаковых по характеру, равных по величине и противоположных по направлению силам, вызывающим девиацию. Для этого бруски твердого и мягкого железа располагают около компаса в специальных приспособлениях. Компас будет автономным и надежным курсо-указателем в том случае, если силы, вызывающие девиацию, компенсируются.

Уничтожение девиации(1) компаса на судне — трудоемкая работа, обычно выполняемая специалистами-девиаторами, а иногда и судоводителями.

После уничтожения девиации у судовых магнитных компасов определяют остаточную девиацию, которая обычно не превышает 2—3°. Ее находят из наблюдений на восьми равноотстоящих главных и четвертных курсах.

Для определения остаточной девиации компасов существует несколько способов.

Чаще всего ее определяют по:

створам;

пеленгу отдаленного предмета;

взаимным пеленгам;

пеленгам небесных светил.

Простой и наиболее точный способ — это определение девиации по створам. Для этого, следуя одним из курсов, пересекают линию створных знаков, магнитное направление которых известно. В момент пересечения створов, по магнитному компасу замечают компасный пеленг створов.

Девиация на данном курсе определится из соотношений:

б = ОМП - ОКП; б = МП -КП,

где ОМП — отсчет магнитного пеленга;

ОКП — отсчет компасного пеленга.

Определив остаточную девиацию, по специальным формулам вычисляют таблицу девиации для компасных курсов через 15 или 10° (табл. 1).

Правилами технической эксплуатации предусмотрено уничтожение девиации магнитного компаса не реже раза в шесть месяцев. Если на судне производились ремонтные работы с применением электросварки, а также после погрузки грузов, изменяющих магнитное состояние судна (металлические конструкции, трубы, рельсы и т. п.), необходимо дополнительно уничтожить девиацию. В этих случаях при выдаче капитану плана-задания на рейс следует учитывать время, необходимое для уничтожения и определения девиации компаса. Обычно на девиационные работы требуется 2—4 ч. Судно приводят в походное состояние, трюмы закрывают, грузовые стрелы укладывают по-походному, палубный груз принайтовывают, а затем выходят на рейд, оборудованный специальными створами, и девиатор производит все работы по уничтожению девиации.

Таблица 1. Таблица остаточной девиации

Магнитные и компасные румбы, курсы и пеленги. Общая поправка компаса

Направление в море определяют не только относительно истинного меридиана, но также относительно магнитного и компасного меридианов, называя их в общем случае магнитными компасными румбами.

Рис. 21.

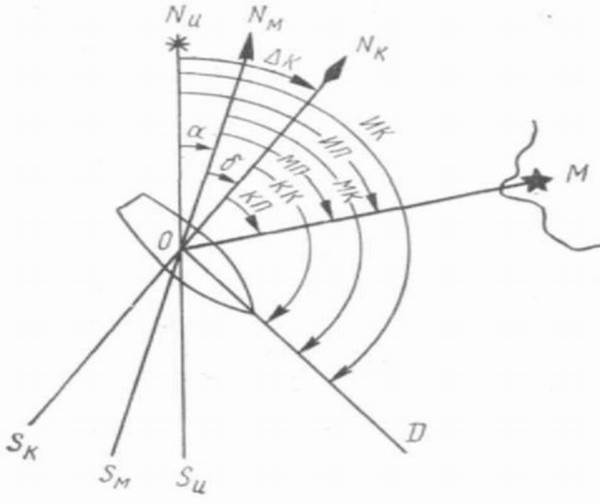

Изобразим на плоскости истинного горизонта три меридиана (рис.21): истинный NиSи, магнитный MMSM и компасный NKSK, направление диаметральной плоскости OD и направление с судна на береговой ориентир ОМ. На чертеже угол NиOD — истинный курс судна, а угол NиOM — истинный пеленг. По аналогии считают, что угол NMOD — магнитный курс (МК), угол NKOD — компасный курс (КК), угол NMOD — магнитный пеленг (МП), а угол NKOM — компасный пеленг (КП).

Таким образом, Mагнитным курсом судна называют угол при центре компаса, отсчитываемый от нордовой части магнитного меридиана до направления носовой части диаметральной плоскости судна по часовой стрелке от 0 до 360°. Компасный курс — угол при центре компаса, отсчитываемый от нордовой части компасного меридиана до направления носовой части диаметральной плоскости судна по часовой стрелке от 0 до 360°. Магнитным пеленгом предмета называют угол при центре компаса, отсчитываемый от нордовой части магнитного меридиана до направления на предмет по часовой стрелке от 0 до 360°. Компасным пеленгом предмета называют угол при центре компаса, отсчитываемый от нордовой части компасного меридиана до направления на предмет по часовой стрелке от 0 до 360°.

Истинные курсы и пеленги связаны с магнитными следующими алгебраическими соотношениями:

Пример 19. И К = 355°, d = 11°5W.

Рассчитать МК.

Решение (формулы 19)

Пример 20. МП = 132°, d = 5° Ost.

Рассчитать ИП.

Решение (формулы 20)

Магнитные курсы и пеленги связаны с компасными следующими алгебраическими соотношениями:

Пример 21. КК = 357°; 5 = 5°Ost.

Рассчитать МК.

Решение (формулы 21)

Пример 22. МП = 4°: КП = 358°

Рассчитать девиацию 5.

Решение (формулы 22)

Совместное действие сил земного магнетизма и магнитного поля судна приводит к тому, что магнитная стрелка отклоняется от истинного меридиана на некоторый суммарный угол, называемый общей поправкой компаса. Ее обозначают символом АК.

Общую поправку называют остовой или вестовой и ставят знак «плюс» или «минус» в зависимости от того, к осту или весту отклонена северная часть компасного меридиана от северной части истинного меридиана. Например:

ΔК = +3 ° или ΔК = -10° .

Общая поправка компаса, склонение и девиация связаны следующими алгебраическими соотношениями:

ΔК = d + δ d = Δ K – δ δ = Δ K – d (23)

Пример 23. d = 12°Ost; б = 4°, 5W.

Рассчитать ΔК.

Решение (формулы 23)
