Системы регулирования ЭХО

В качестве основного режима применяют при неподвижных электродах постоянную плотность тока. При обработке заготовок с постоянной площадью обрабатываемой поверхности постоянную силу тока. При необходимости удалить определенный объем металла количество электричества при обработке заготовок с переменой площадью минимальной МЭП.

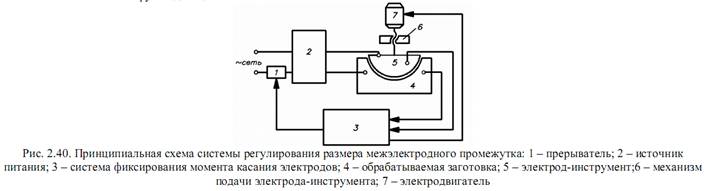

Постоянство плотности тока обеспечивают пропорциональным увеличением напряжения по мере анодного растворения металла с поверхности заготовки для постоянной силы тока, изменяют скорость подачи электрода-инструмента при ЭХО. Дозирование количества электричества проводят с помощью приборов типа Ват-метров с выключателями. Поддержание размера МЭП выполняют периодически сближая электроды при выключенном напряжении (рис. 2.40).

Механизмом подачи 6 электрод-инструмент 5 перемещается к заготовке 4. Через некоторое время прерыватель 1 отключает источник питания 2 после чего электроды 4 и 5 сближают до касания, которое фиксируется системой 3 автоматического регулирования. От нее поступает сигнал на электродвигатель 7 механизма подачи 6. По этому сигналу электрод-инструмент 5 отводится от заготовки 4 на заданный размер МЭП. После этого от блока 3 поступает сигнал в прерыватель 1 на включение источника питания 2 и процесс обработки возобновляется.
