Электроэрозионное шлифование

Возможно плоское и круглое шлифование деталей из магнитных сплавов, электротехнических изделий, собранных из тонких пластин.

Из-за отсутствия контакта между электродом-инструментом и заготовкой происходят скалывания твердосплавных и магнитных материалов, а также исключаются замыкания пластин. Скорость вращения электрода-инструмента 0,3-0,5 м/с.

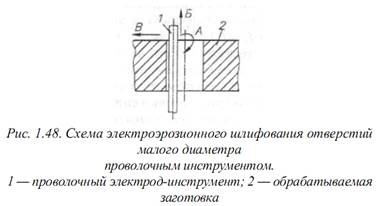

Шлифование мелких отверстий проводят проволочным электродом-инструментом. Его вводят в предварительно полученное отверстие на заготовке 2 (рис. 1.48), и начинают вращать по стрелке А. Электрод 1 и заготовку 2 подключают к генератору импульсов. Перемещая проволоку перпендикулярно ее оси (по стрелке В) регулируют диаметр отверстия, а за счет непрерывной перемотки проволоки (по стрелке Б) исключают влияние износа на точность отверстия.
