Считыватели и устройства исполнительные

В зависимости от типа считывателей и устройств исполнительных, пропускной способности и организации системы безопасности объекта в целом, они могут устанавливаться как вблизи устройств заграждения, так и непосредственно на них. При их размещении необходимо учитывать условия эксплуатации, удобство монтажа, надежность и вандалостойкость.
На рисунках 8 и 9 приведены некоторые варианты размещения и монтажа считывателей и устройств исполнительных.
Считыватели "Proximity" удобнее всего размещать на стене, скрытно в стене перед устройствами заграждения или даже с внутренней стороны устройства заграждения, например, на внутренней стороне неметаллической двери, если ее толщина не превышает 10 см. При монтаже считывателя на металле рекомендуется, чтобы между основанием считывателя и металлической поверхностью расстояние было не менее 25 мм. В случае, когда стена, за которой установлен считыватель, оказывается слишком толстой или изготовлена из металла (содержит металлическую арматуру), считыватель допускается устанавливать на расстоянии, на котором должна быть обеспечена необходимая защита от возможного несанкционированного прохода.
Считыватели магнитных, Виганд карточек, электронных ключей и клавиатуры также рекомендуется размещать на стене или непосредственно на устройстве заграждения, на высоте удобной для пользования.
Считыватели магнитных карточек (за исключением совмещенных с исполнительными устройствами) во избежание помех или даже выхода из строя не рекомендуется устанавливать в непосредственной близости от мощных исполнительных устройств, создающих сильные электромагнитные поля (соленоидные, магнитные замки и т.п.).
Электромагнитные защелки рекомендуется монтировать в косяке дверной коробки. Данная установка позволяет блокировать ригель замка, установленного в двери при закрывании двери и разблокировать замок при подаче сигнала от контроллера. Кроме того такая установка защелки позволяет полностью сохранить замочно-скобяную фурнитуру двери.
Электромеханические замки рекомендуется устанавливать на деревянных и металлических дверях массой до 100 кг при условии средней нагруженности (до 100-200 проходов в день). Применение этих замков для дверей с высокой нагруженностью неэффективно по причине высокого механического износа и как следствие снижения надежности и срока службы. Обычно чаще всего электромеханические замки устанавливают на двери (накладной или врезной замок), но иногда эти замки устанавливаются и на дверной коробке.
Электромагнитные замки рекомендуется устанавливать на деревянных и металлических дверях массой до 650 кг в условиях высокой нагруженности (более 200 проходов в день). Отсутствие деталей, подверженных трению и износу, делают этот замок практически вечным. Особенность данного замка является необходимость постоянной подачи тока на обмотку его электромагнита, так как при пропадании напряжения питания, например при аварии или умышленном обрыве проводов замок открывается. В связи с этим для надежной работы необходимо дублирование его механическим замком или применение дополнительного резервного питания.
При совместном использовании магнитноконтактных извещателей (типа СМК) в качестве датчиков положения двери с электромагнитными и электромеханическими замками, они должны быть разнесены друг от друга как можно дальше.
При установки исполнительных устройств (замки, доводчики, приводы и т.п.), требующих для своей работы подводки электропитания, необходимо использовать специальные устройства и кабели, обеспечивающие электро- и пожаробезопасность (особенно на сгораемых конструкциях), а также защиту от повреждений при открытии/закрытии дверей (гибкие кабелепроводы).

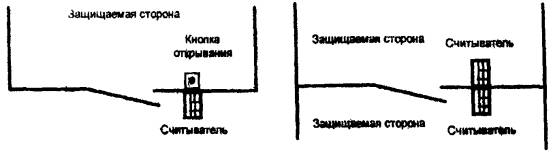

Размещение считывателей на стене

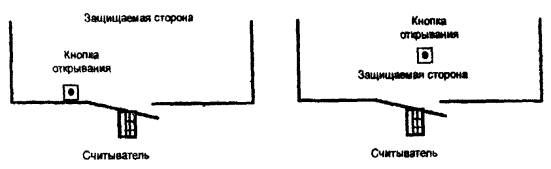

Размещение считывателей на двери

Размещение считывателей за стеной и за дверью

Рисунок 8 - Варианты размещения считывателей

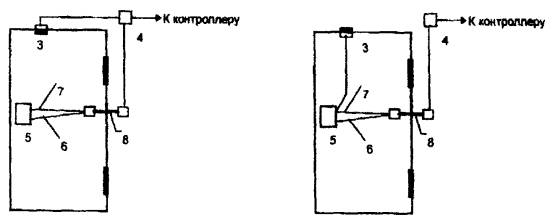

Условные обозначения:
1 - Механический замок 2 - Электромагнитная защелка
3 - Магнитоконтактный датчик открытия двери (СМК)
4 - Соединительная коробка
5 - Электромеханический или электромагнитный замок
6 - Кабель питания замка (для дверей из сгораемого материала двойная изоляция ПХВ или металлорукав)

7 - Цепи управления и контроля
8 - Гибкий переход (кабелепровод)

Рисунок 9 - Варианты размещения исполнительных устройств на дверных конструкциях
