Характеристика конструктивных элементов

6.2.1. Шкафы выпускаются различной емкости в зависимости от количества портов и типа оптических адаптеров.

6.2.2 Конструкция шкафа ШКОС состоит из трех основных деталей: металлического корпуса, крышки и 2-х кронштейнов для установки в стойку (рис. 1)

Рис. 1. Шкаф ШКОС.

6.2.3 Дополнительно при необходимости следует заказать:

- адаптеры;

- шнуры типа «pigtail» с коннекторами;

- гильзы КДЗС (количество зависит от числа монтируемых ОВ плюс 2 шт. на перемонтаж для каждой кассеты). Число гильз в одной упаковка 10 шт.

6.3 Комплектность шкафа ШКОС (рис. 2).

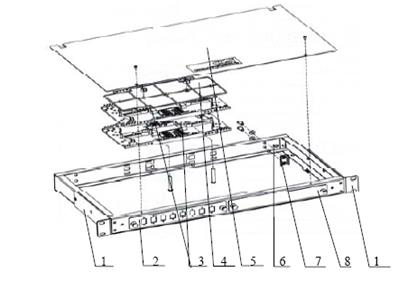

Рис. 2. Комплектация шкафа ШКОС.

1. Кронштейн 5. Крышка шкафа

2. Планка 6. Клемма заземления

3. Кассеты КУ – М 7. Скоба (для ЦСЭ)

4. Крышка кассет 8. Заглушка

6.3.1 Изделия, необходимые для монтажа кабеля и входящие в комплектацию шкафов.

6.3.2 Инструмент и приспособления, применяющиеся при монтаже шкафов типов ШКОС и кабеля.

6.3.3 Сопутствующие материалы и их расход, применяющиеся при монтаже шкафов типа ШКОС и кабеля.
