Монтаж кабеля в шкафу ШКОС

7.1.1.Удалить внешние покровы монтируемого кабеля до внутренней полиэтиленовой оболочки на длине 2 м. от конца кабеля, как описано в л.р. № 6 п. 7.1.1

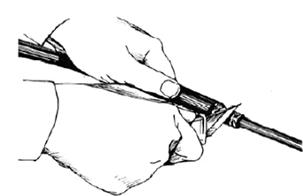

Рис. 3. Зачистка стальной гидрофобной оболочки от полимерного покрытия.

7.1.2. На внутренней оболочке кабеля делают круговой и продольный разрезы. Продольный разрез рекомендуется делать специальным инструментом. Далее внутреннюю оболочку удаляют с сердечника кабеля. Модули и ЦСЭ протирают жидкостью для удаления гидрофобного заполнения D – Gel и сухой ветошью.

7.1.3. Вводят конец кабеля через специальное отверстие в шкафу (рис. 4) и закрепляют сердечник стяжками или металлических хомутом к пазам шкафа (рис. 5).

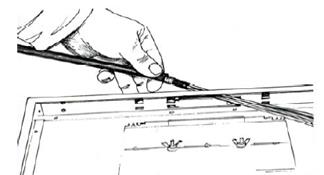

Рис. 4. Ввод кабеля в шкаф.

Рис. 5. Крепление кабеля стяжками.

7.1.4 Отрезают на необходимую длину ЦСЭ, удаляют пластмассовую оболочку (если она есть) и закрепляют планкой с двумя винтами (рис. 6). Далее подсоединяют экранирующий провод к специальной клемме заземления.

Рис. 6. Крепление ЦСЭ к шкафу.

7.1.5. Производят маркировку модулей, для этого используют самоклеющиеся маркеры, входящие в комплект для монтажа кабеля (рис. 7). Вслед за модулями маркируют на концах оптические волокна. Маркировка оптических волокон должна соответствовать маркировке модулей.

Рис. 7. Маркировка модулей.

7.1.6 Затем выкладывают модули внутри шкафа. Модули на входе в кассету собирают в пучок и обматывают 2-3 слоями ленты 88 Т (рис. 8). Закрепляют пучок модулей на входе в кассету нейлоновыми стяжками (рис. 9). На концы ОВ надевают гильзы КДЗС.

Рис. 8. Обмотка пучка лентой 88 Т.

Рис. 9. Крепление модулей в кассете.

7.1.7 Откручивают планку и устанавливают необходимое количество адаптеров, предварительно снимая пылезащитные колпачки (рис. 10).

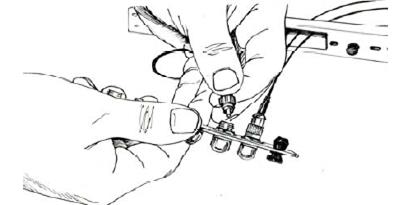

Рис. 10. Установка адаптеров.

7.1.8 Готовые коннекторы с «pigtail» пропускают через отверстие, где была установлена планка. Устанавливают коннекторы в адаптеры (рис. 7.11). Далее закрепляют планку к шкафу (рис. 7.12).

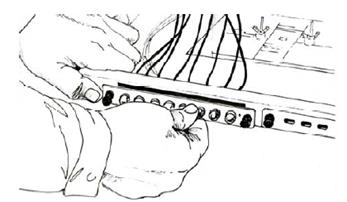

Рис. 11. Установка коннекторов.

Рис. 12. Установка планки.

7.1.9 Приступают к сварке оптических волокон. Свариваемые волокна кабеля и «pigtail» протирают изопропиленовым спиртом (2-пропанол) и безворсовыми салфетками. Далее волокна выкладывают в кассете и отмечают примерное место сварки. Затем волокна извлекают из кассеты (не раскручивая), удаляют защитное покрытие, делают скол и производят сварку с последующей защитой места сварки гильзой КДЗС. После остывания гильз, сваренные волокна снова выкладываются в кассете.

7.1.10 Закрепляют шнуры «pigtail» нейлоновыми стяжками к пазам кассеты (рис. 13).

Рис. 13. Крепление шнуров «pigtail».

7.1.11 Окончательно выкладывают модули и шнуры внутри шкафа. Проследить, чтобы не было натяжения волокон. Поверх кассеты устанавливают крышку, которую фиксируют двумя винтами.

7.1.12 Необходимые данные заносят в таблицу нумерации соединений, которую приклеивают на внутреннюю сторону крышки шкафа. Далее двумя гайками закрепляют крышку и шкаф вставляют в пазы стойки.

7.1.13 Выкладывают кабель вдоль рядной стойки. Укладывают на кабельрост бухтой с шестью – семью витками диаметром 600 – 700 мм и закрепляют двумя стяжками.

7.1.14 Далее производят операции со станционным кабелем, предварительно откручивая пылезащитные колпачки с внешней стороны шкафа.
