Приборов



Предохранители выпускаются на напряжение до 2000 В и токи 2000-5000 А. Предназначены только от защиты от КЗ. Зашита от токовых перегрузок должна выполняться другими аппаратами.

Основными характеристиками быстродействующих предохранителей являются наибольшие интегралы Джоуля отключения, наибольший пропускаемый ток и преддуговое время.

Интеграл Джоуля G = , где t – длительность протекания тока через прибор. Для эффективной защиты необходимо, чтобы джоулев интеграл предохранителя был меньше джоулева интеграла защищаемого объекта. Для достижения этой цели вставка выполняется из серебра, имеет перешеек с миниальным сечением и охлаждается кварцевым наполнителем. Схемы вставок показаны на рис. 6.8.

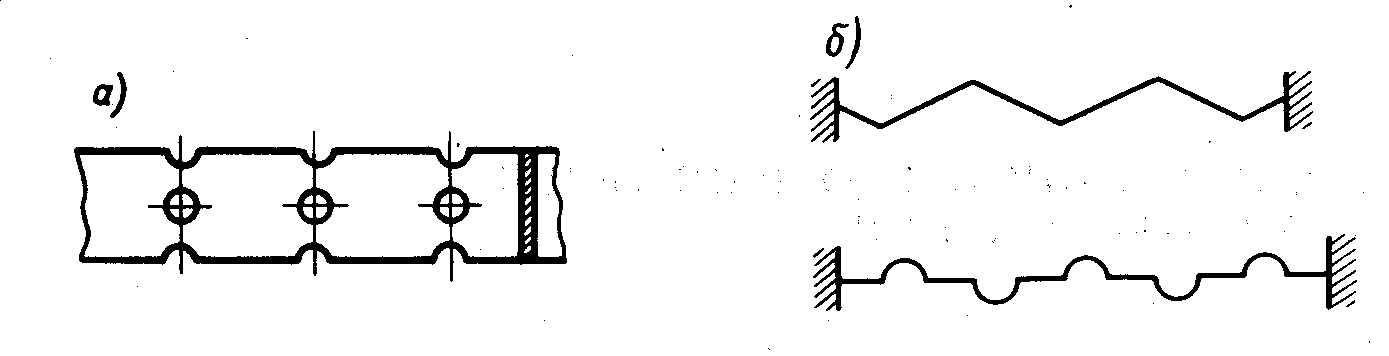

Рис. 6.8. Схемы форм плавких вставок быстродействующих предохранителей: а – плавкие вставки выполнены с перешейками; б – элементы выполнены с изгибами.
