Выбор оборудования и приборов для исследования.

При исследовании скважин и спуске скважинных приборов используется специальное оборудование и устройства. Для исследования фонтанных и газлифтных скважин с целью предупреждения выброса нефти на поверхность применяют лубрикатор 6 (рис. 6.7).

У фонтанной скважины устанавливают мостки для спуска и подъема приборов из скважины. При проведении исследований автомашину с лебедкой устанавливают на расстоянии 20-40 м от устья так, чтобы ось барабана лебедки была перпендикулярна к проволоке, идущей от устья скважины к барабану.

Перед спуском прибора в скважину убеждаются в герметичности сальника лубрикатора. Прибор спускают со скоростью 0,7-0,8 м/с. При подходе прибора к заданной глубине скорость замедляют и при достижении заданной глубины полностью затормаживают барабан. Время выдержки прибора на заданной глубине определяется исходя из поставленных задач. Если измеряется только давление на забое, то прибор остается без движения на заданной глубине 20-30 мин. Если снимается кривая восстановления давления, то прибор выдерживают в течение 2-4 ч.

Из скважины прибор поднимают с помощью мотора автомашины на второй скорости. При достижении прибором глубины 30-50 м уменьшают скорость подъема, а за 5-7 м до устья его поднимают вручную. Убедившись, что прибор находится в лубрикаторе, и извлекают из него прибор. Открыв вентиль, снижают давление в лубрикаторе, перекрывают задвижку на буфере. Открыв вентиль, снижают давление в лубрикаторе и извлекают из него прибор. Затем разбирают прибор и извлекают бланк-диаграмму с записью давления во времени.

При исследовании скважин приборами с дистанционным измерением используют автоматическую промысловую электронную лабораторию АПЭЛ или АИСТ. В лаборатории АПЭЛ (рис.33) установлена малогабаритная лебедка для спуска глубинных манометров с местной регистрацией. В комплект лаборатории входят скважинные дистанционные приборы: расходомер-дебитомер РГД-2М, термометр Т4Г-1 и влагомер ВГД-2М. Сигнал от скважинного прибора передается по кабелю на вторичный блок соответствующего прибора, в котором сигнал усиливается и передается в блок частотомера, а затем передается на вход самопишущего потенциометра. Измеряемые параметры могут регистрироваться также с помощью стрелочных или цифровых приборов в координатах параметр-время или параметр-глубина.

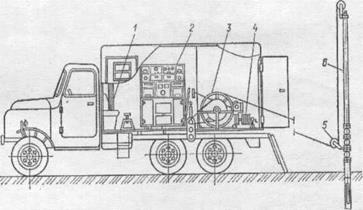

Рис.33Исследовательская лаборатория АПЭЛ.

1 - скважинные приборы; 2 - стенд вторичных приборов;

3- лебедка;4 - смоточное устройство;5 - ролик; 6 - лубрикатор

Основные параметры - дебит и давление, используемые при обработке результатов исследования скважин, измеряют с помощью специальной аппаратуры. Так, дебит в системах сбора чаще измеряют объемным или весовым методом. Измерение расходов жидкости непосредственно в скважинах, когда требуется исследовать изменение расхода по длине фильтра, имеет свои особенности, обусловленные тем, что прибор в скважине может занимать самое различное положение (находиться в центре или лежать на стенке), в результате чего скоростной напор жидкости будет меняться и тем самым прибор будет регистрировать разный расход.

В связи с этим скважинные приборы имеют специальные устройства, предназначенные для направления всего потока через калибровочные отверстия прибора или для центровки положения скважинного прибора в стволе скважины. Первые называются пакерующими устройствами, вторые - центраторами.

В зависимости от назначения скважинные приборы для измерения расходов жидкости подразделяются на расходомеры, предназначенные для измерения расходов воды, нагнетаемой в скважину и дебитомеры, служащие для измерения дебитов нефти и газа. Конструктивное отличие этих групп приборов - диаметр корпуса снаряда. Расходомеры имеют диаметр корпуса больше, чем дебитомеры, так как спускаются в нагнетательные скважины, расход жидкости через которые выше, чем добывающих. Диаметр корпуса скважинных дебитомеров не превышает 40-42 мм.

Скважинные приборы расходомеры и дебитомеры могут быть с местной регистрацией и дистанционные, когда измерения расхода вторичными приборами регистрируются на поверхности. Преимущественное значение для исследования скважин получили приборы с дистанционной регистрацией. Среди приборов этого типа получили распространение расходомеры РГД-3, РГД-5, РГД-2М, ВРГД-1, скважинный комплексный прибор "Поток-4" и другие, а для измерения расхода закачиваемой в скважины горячей воды - расходомер "Терек-3".

Для измерения давления применяют скважинные манометры, которые выпускаются с местной регистрацией и дистанционные. Среди приборов с местной регистрацией наибольшее распространение получили геликсные скважинные манометры типов МГН-2, МПМ-4, МГИ-1М, МГИ-2М.

Приборы с местной регистрацией спускают в скважину на проволоке, а дистанционные приборы - на одножильном или трехжильном кабеле.
