Сетевые архитектуры

Под сетевой архитектурой понимают набор стандартов, топологий и протоколов низкого уровня, необходимых для создания работоспособной сети.

За многие годы развития сетевых технологий было разработано много различных архитектур. Рассмотрим их.

Token Ring.

Технология разработана компанией IBM в 1970-х годах, а затем была стандартизована IEEE в «Проекте 802» как спецификация 802.5. Она имеет следующие характеристики:

· физическая топология – «звезда»;

· логическая топология – «кольцо»

· метод доступа – передача маркера;

· скорость передачи данных – 4 или 16 Мбит/с;

· среда передачи – витая пара (используется 2 пары);

· максимальная длина сегмента :

- UTP – 150 м (для 4 Мбит/с)

- STP – 300 м (для 4 Мбит/с)

или 100 (для 16 Мбит/с);

· максимальная длина сегмента с репитерами:

- UTP – 365 м

- STP – 730 м

* максимальное количество компьютеров на сегмент – 72 или 260 (в зависимости от типа кабеля)

Для объединения компьютеров в сетях Token Ring используются концентраторы MSAU, неэкранированная или экранированная витая пара (возможно и применение оптоволокна).

К преимуществам архитектуры Token Ring можно отнести высокую дальность передачи при использовании повторителей (до 730 м). Можно использовать в автоматизированных системах в реальном времени.

Недостатки архитектуры – довольно высокая стоимость, низкая совместимость оборудования.

ARCNet.

Сетевая среда ARCNet была разработана корпорацией Datapoint в 1977 году. Стандартом она не стала, но соответствует спецификации IEEE 802.4. Это простая, гибкая и недорогая архитектура для небольших сетей (до 256 компьютеров) характеризуется следующими параметрами:

· физическая топология – «шина» или «звезда»;

· логическая топология – «шина»

· метод доступа – передача маркера;

· скорость передачи данных – 2,5 или 20 Мбит/с;

· среда передачи – витая пара или коаксиальный кабель;

· максимальный размер кадра – 516 байт;

· среда передачи – витая пара или коаксиальный кабель

· максимальная длина сегмента :

- для витой пары – 244 м (для любой топологии)

- для коаксиального кабеля – 305 м или 610 м (для топологии «шина» или «звезда», соответственно).

Для соединения компьютеров используются концентраторы. Основной тип кабеля – коаксиальный типа RG-62. Поддерживается также витая пара и оптоволокно. Для коаксиального кабеля используется BNC-коннекторы, для витой пары – коннекторы RJ-45. Основное достоинство не большая стоимость оборудования и сравнительно большая дальность.

AppleTalk.

Фирменная сетевая среда, предложенная компанией Apple в 19883 году и встроенная в компьютеры Macintosh. Она включает в себя целый набор протоколов, соответствующих модели OSI. На уровне сетевой архитектуры используется протокол LokalTalkФ, имеющий следующие характеристики:

· топология – «шина» или «дерево»;

· метод доступа – CSMA/CA;

· скорость передачи данных – 230,4 Кбит/с;

· среда передачи данных – экранированная витая пара;

· максимальная длина сети – 300 м;

· максимальное число компьютеров – 32.

Очень низкая пропускная способность привела к тому, что многие производители стали предлагать адаптеры расширения, позволяющие AppleTalk работать с сетевыми средами большой пропускной способности – EtherTalk, TokenTalk, FDDITalk. В локальных сетях, построенных на базе IBM-совместимых компьютеров сетевая среда AppleTalk практически не встречается.

100VG-AnyLAN.

Архитектура 100VG-AnyLAN была разработана в 90-х годах компаниями AT&T и Hewlett-Packard для объединения сетей Ethernet b Token Ring. В 1995 году эта архитектура получила статус стандарта IEEE 802.12. Она имеет следующие параметры:

· топология – «звезда»;

· метод доступа – по приоритету запроса;

· скорость передачи данных – 100 Мбит/с;

· среда передачи – витая пара категории 3,4 или 5 (используются все 4 пары);

· максимальная длина сегмента (для оборудования HP) – 225 м.

Из-за сложности и высокой стоимости оборудования в настоящее время практически не применяется.

Архитектура для домашних сетей.

Home PNA.

В 1966 году целый ряд компаний объединились для создания стандарта, позволяющего строить домашние сети на основе обычной телефонной проводки. Результатом этой работы стало появление в 1998 году архитектуры Home PNA 1.0, а затем Home PNA 2.0, Home PNA3.0. Их краткие характеристики:

Таблица № 1. Сравнение стандартов Home PNA.

Во всех указанных стандартах используется самый популярный метод доступа к среде – CSMA/CD; в качестве среды – телефонный кабель; в качестве разъемов – телефонные коннекторы RJ-11. Устройства Home PNA могут работать и с витой парой и с коаксиальным кабелем, причем, дальность передачи существенной возрастает.

Следует не забывать, что телефонные линии в России не отвечают стандартым развитых стран как по качеству, так и по охвату. Цены на адаптеры довольно высоки. Тем не менее, данную архитектуру можно рассматривать в качестве альтернативы для беспроводных сетей в офисных зданиях и жилых домах.

Домашние сети на базе электропроводки.

Эта технология появилась недавно и получила название Home PLC. Оборудование в продаже имеется, но популярности пока не имеет.

Параметры сетей HomePlug:

· топология – «шина»;

· скорость передачи данных – до 85 Мбит/c$

· метод доступа – CSMA/CD;

· среда передачи – электрическая проводка;

· дальность связи – 200 м;

· рекомендуемое число устройств в сети – не более 15.

Недостатки сетей Home PLC –незащищенность от перехвата, требующая обязательного применения шифрования и большая чувствительность к электрическим помехам. К тому же такая технология пока еще дорога.

Технологии, используемые в современных локальных сетях.

Ethernet.

Архитектура Ethernet объединяет целый набор стандартов, имеющих как общие черты, так и отличные. Первоначально она была создана фирмой Xerox в середине 70-х годов и представляла собой систему передачи со скоростью 2,93 Мбит/с. После доработки с участием компаний DEC и Intel архитектура Ethernet послужила основой принятого в 1985 году стандарта IEEE 802.3, определившая для нее следующие параметры:

· топология – «шина»;

· метод доступа – CSMA/CD;

· скорость передачи – 10 Мбит/с;

· среда передачи – коаксиальный кабель;

· применение терминаторов – обязательно;

· максимальная длина сегмента сети – до 500 м;

· максимальная длина сети – до 2,5 км;

· максимальное количество компьютеров в сегменте – 100;

· максимальное количество компьютеров с сети – 1024.

В исходной версии предусматривалось применение коаксиального кабеля двух типов «толстого» и «тонкого» (стандарты 10Base-5 и 10Base-2 соответственно).

В начале 90-х годов появилась спецификация для построения сетей Ethernet c использованием витой пары (10Base-T) и оптоволокна (10Base-FL). В 1995 году был опубликован стандарт IEEE 802.3u, обеспечивающий передачу на скоростях до 100 Мбит/с. В 1998 году появился стандарт IEEE 802.3z и 802.3ab, а в 2002 году IEEE802.3 ae. Сравнение стандартов приведены в таблице № 12.2.

Таблица № 12.2. Характеристики различных стандартов Ethernet.

Недостаток сетей Ethernet связан с использованием в них метода доступа к среде CSMA/CD (множественный доступ с контролем несущей и обнаружением столкновений). При увеличении количества компьютеров растет число столкновений, что снижает пропускную способность сети и увеличивает время доставки кадров. Поэтому рекомендуемой нагрузкой сети Ethernet считается уровень в 30-40% от общей полосы пропускания. Этот недостаток легко устраняется путем замены концентраторов мостами и коммутаторами, умеющими изолировать передачу данных между двумя компьютерами в сети от других.

Преимуществ у сети Ethernet очень много. Сама технология проста в реализации. Стоимость оборудования не высока. Можно использовать практически любые виды кабеля. Поэтому в настоящее время данная архитектура сетей можно сказать, что она является господствующей.

Беспроводные сети

Wi-Fi – популярная в мире и быстро развивающаяся в России технология, обеспечивающая беспроводное подключение мобильных пользователей к локальной сети и Интернету (рис.12.5).

Рис. 12.5. Беспроводное подключение мобильных пользователей к локальной сети и Интернету.

Под именем Wi-Fi имеются несколько спецификаций IEEE 802.11, выпущенных в 1997 году (таблица № 10.2).

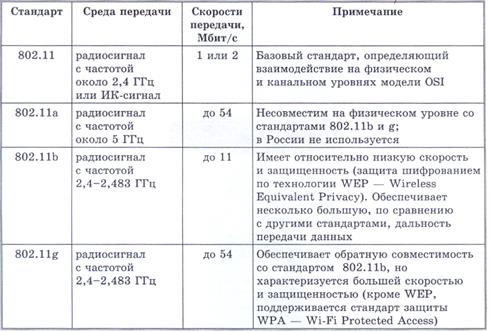

Таблица № 12.2. Наиболее важные стандарты IEEE 802.11

В стандарте 802.11 предусматривается использование только полудуплексные приемопередатчики, которые не могут одновременно передавать и принимать информацию. Поэтому в качестве метода доступа к среде во всех стандартах используется метод CSMA/CA (с предотвращением коллизий), позволяющий избегать столкновений.

Основным недостатком сетей Wi-Fi является малая дальность передачи данных, не превышающая для большинства устройств 150 м (максимум 300 м) на открытом пространстве и всего несколько метров в помещении.

Данную проблему решает архитектура WiMAX, разрабатываемая в рамках рабочей группы IEEE 802.16. Реализация этой технологии, также использующей радиосигналы в качестве среды передачи, позволит предоставить пользователям скоростной беспроводной доступ на расстояниях до нескольких десятков км (рис. 10.6.).

Рис. 12.6. Беспроводное подключение мобильных пользователей к локальной сети и Интернету (до десятков км).

Новая технология Bluetooth использует радиосигнал 2,4 Ггц. Она имеет низкое энергопотребление, что позволяет использовать ее в переносных устройствах – ноутбуках, мобильных телефонах (рис.12.7.)

Рис. 12.7. Беспроводное подключение мобильных пользователей к локальной сети и Интернету (до десяти метров).

Bluetooth практически не требует настройки. У нее низкие показатели по дальности (до 10 метров) при 400-700 Кбит/с.
