Дожимающие поршневые компрессоры

Дожимающие поршневые компрессоры используют в качестве циркуляционных и газоперекачивающих. Циркуляционные газовые компрессоры применяют в производствах синтеза для многократного прокачивания газа под определенным давлением через аппараты, в которых лишь часть газа вступает в химические реакции. Компрессоры всасывают газ высокого давления и производят сравнительно небольшое дополнительное сжатие, которое необходимо для компенсации потерь на преодоление сопротивлений в аппаратах и трубопроводах технологической установки. Поршневые циркуляционные компрессоры применяют в системах малой и средней производительности (например, очистка дизельного топлива и бензинов от серы в среде циркулирующего водорода, установки риформинга, производство бутиловых и жирных спиртов и др.). Для систем большей производительности используют центробежные циркуляционные компрессоры.

Циркуляционные компрессоры бывают однорядные и двухрядные. Цилиндры у них двойного действия, со сквозными штоками без охлаждающих рубашек. Приводом поршневых циркуляционных компрессоров паровые машины и электродвигатели. Производительность регулируют изменением числа оборотов паровой машины, байпасным трубопроводом или отжимом всасывающих клапанов при приводе от электродвигателя.

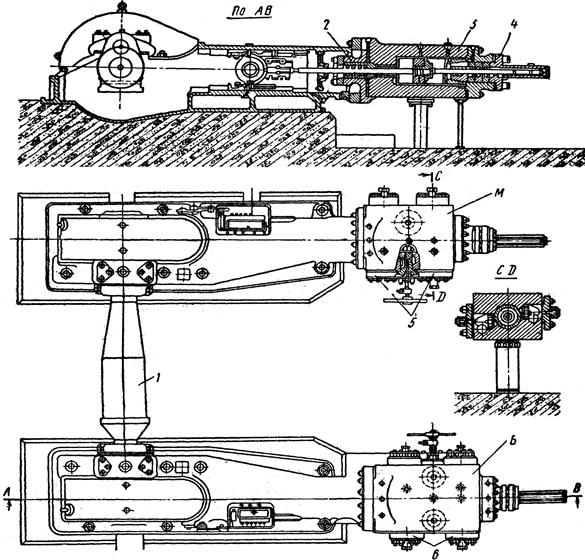

Рис. 6.7. Двухрядный циркуляционный компрессор:

1 – вал; 2 – передняя крышка; 3 – цилиндр; 4 – задняя крышка; 5 – всасывающий клапан; 6 – нагнетательный клапан.

На рис. 6.7показан двухрядный циркуляционный компрессор, применяемый в производствах циркуляционного синтеза многих сложных веществ. Производительность компрессора 680 м³/ч, максимальное давление 325 ат, перепад давления 30 ат. Компрессор состоит из двух рядов М и Б. Вал компрессора кривошипный, на утолщенной его части 1 размещен ротор электродвигателя мощностью 1100 л.с., с числом оборотов 122 в минуту. Цилиндр 3 двойного действия, откован из легированной стали прямоугольного сечения, снабжен рабочими втулками, закрывается передней 2 и задней 4 крышками. В корпусе цилиндра размещены два всасывающих 5 и два нагнетательных 6 кольцевых клапана. Компрессор имеет две самостоятельные системы смазки: циркуляционную для смазки механизма движения и точечную для подачи масла на сальники и цилиндры.
