Компрессоры, используемые на предприятиях нефтегазопереработки и нефтехимии

Химическая, нефтеперерабатывающая и нефтехимическая отрасли промышленности являются основными потребителями крупных поршневых компрессоров. Они применяются, в частности, в производствах аммиака, метанола, карбамида, этилена, полиэтилена и других продуктов.

Поршневые компрессоры находят также применение в газовой, в металлургической, машиностроительной, холодильной, пищевой и других отраслях промышленности.

В последнее время выпускаются многорядные оппозитные компрессоры, предназначенные для сжатия в отдельных цилиндрах разных газов. Примером таких многослужебных компрессоров может служить машина 6М40-320/200, которая сжимает водород до 15,0 МПа и азот до 20,0 МПа.

Схемы баз оппозитных поршневых компрессоров приведены на рис.

Базой поршневого компрессора принято называть совокупность унифицированных узлов кривошипно-шатунного механизма. В комплект узлов, повторяющихся в ряде компрессоров, входит станина с коренными подшипниками и направляющими крейцкопфов, коленчатый вал, шатуны, крейцкопфы, узлы системы смазки кривошипно-шатунного механизма и механизма проворачивания, если он не относится к электродвигателю.

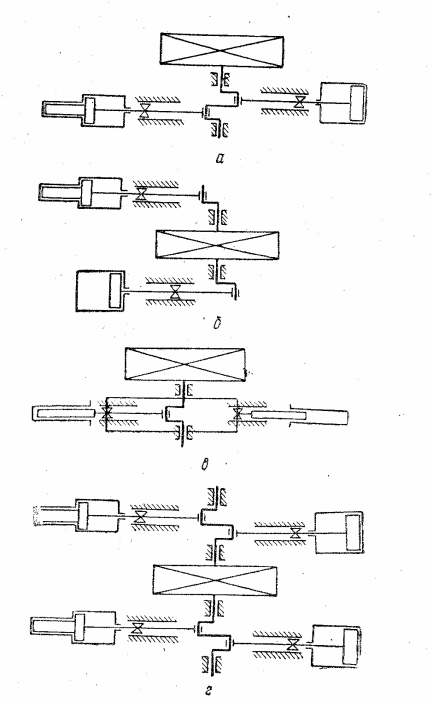

Рис. 6.2. Схемы баз:

а) оппозитного компрессора с взаимно расположенным движением поршней в противолежащих рядах; б) - горизонтального компрессора с односторонним расположением цилиндров; в) - оппозитного компрессора с согласным движением поршней; г) – оппозитного Н – образного компрессора.



Оппозитное исполнение баз характеризуется расположением шатунов и крейцкопфов по обе стороны коленчатого вала ( рис.6.2,.а, в, г) в отличие от старых горизонтальных баз, в которых шатуны и крейцкопфы располагаются по одну сторону коленчатого вала (рис.6.2,б).

На оппозитной базе компонуют в различном сочетании цилиндры, получая компрессоры различных назначений и параметров по производительности и давлению. Модификации оппозитных баз различают по числу рядов.

Оппозитные базы могут иметь в противоположных рядах взаимно противоположное движение крейцкопфов и поршней (рис.6.2,а, г) а также согласное или смешанное на различный угол поворота вала (рис.6.2,в).

Взаимно противоположное движение достигается смещением колен вала каждой пары противолежащих рядов на 180о. Опора между парными коленами отсутствует, и они имеют общую щеку (рис.6.2,а). В этом случае газовые силы и силы инерции, движущихся возвратно-поступательно частей в каждой паре оппозитных рядов уравновешены и коренные подшипники разгружены. Компрессоры с взаимно противоположным движением поршней имеют только четное число рядов цилиндров.

Оппозитные базы со смешенным движением крейцкопфов имеют опоры между всеми коленами вала. В этом случае угол между коленами обычно не равен 180о. Преимуществом такой конструкции является большая жесткость рамы и коленчатого вала, а также возможность выполнения компрессора с нечетным числом рядов, недостатком – худшее уравновешивание газовых сил и сил инерции в противолежащих рядах и значительная нагрузка на подшипники.

Для привода отечественных оппозитных компрессоров разработана серия быстроходных синхронных электродвигателей в открытом исполнении, а также взрывозащищенном исполнении с продувкой воздухом под избыточным давлением мощностью от 320 до 6300 кВт.
