Конструкция центробежного компрессора

Компрессор (Рисунок 41 и Рисунок 42) состоит из корпуса с горизонтальным разъемом и верхней крышки. В корпусе и крышке на опорных подшипниках вращается вал. На валу насажено одно или несколько рабочих колес. В компрессоре кроме вала и рабочих колес все остальные элементы неподвижные.

За рабочими колесами в корпусе и крышке расположены диффузоры. Диффузор представляет собой объем между боковыми поверхностями. За диффузором имеется участок кольцевого поворота. После участка кольцевого поворота расположен обратный направляющий аппарат (ОНА). В ОНА имеются лопатки, причем угол закрутки лопаток противоположный углу закрутки рабочего колеса. Рабочее колесо, диффузор, участок кольцевого поворота, ОНА составляют одну ступень сжатия в компрессоре.

В компрессоре столько ступеней сжатия, сколько рабочих колес. В каждой ступени сжатия давление повышается на небольшую величину. Для аммиака на 0,5-1 атмосферы, для хладонов – на 1-2 атмосферы.

Перед первым рабочим колесом имеется специальное входное устройство в виде улитки или спирали Архимеда (Рисунок 43).

Рисунок 41 – Аммиачный центробежный компрессор

1,9-верхняя и нижняя половины; 2-ротор; 3,5-пакеты диафрагм; 4,10-лабиринтные уплотнения; 6,12-входные регулирующие аппараты; 7-торцовое уплотнение; 8-опорный подшипник; 11-опорно-упорный подшипник.

Рисунок 42 – Хладоновый центробежный компрессор со встроенным мультипликатором.

1-коронная шестерня; 2-корпус сателлитов; 3-мультипликатор; 4-входной регулирующий аппарат; 5-рабочие колеса; 6-думмис; 7-опорно-упорный подшипник; 8-ротор; 9—11-диафрагмы; 12-опорный подшипник; 13-неразъемный корпус; 14-торцовое уплотнение; 15-центральная шестерня;

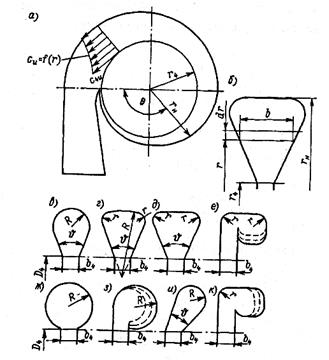

Рисунок 43 – Улитка центробежного компрессора

а–поперечный разрез и схема течения; б-к –формы каналов.

Между собой ступени уплотняются бесконтактными лабиринтными уплотнениями (Рисунок 44). Для предотвращения осевого сдвига вала на нем установлен разгрузочный поршень-думмис.

Рисунок 44 – Типы лабиринтных уплотнений.
