Принцип действия. Пар холодильного агента после испарителя поступает во входное устройство, где ему придается осевое направление

Пар холодильного агента после испарителя поступает во входное устройство, где ему придается осевое направление. Далее после входного устройства поток поступает на лопатки первого рабочего колеса со стороны вала. Рабочее колесо вращается с большой скоростью 10-12 тыс. оборотов в минуту, захватывает его и придает ему механическую энергию. На лопатках рабочего колеса возникают центробежные силы инерции. Под действием центробежных сил инерции поток выбрасывается с лопаток рабочего колеса в диффузор в радиальном направлении. В диффузоре резко снижается скорость и увеличивается давление. Из диффузора поток поступает в участок кольцевого поворота, где его направление меняется на противоположное (на 180 градусов). После участка кольцевого поворота поток холодильного агента направляется на лопатки обратно направляющего аппарата (ОНА). В ОНА происходит раскручивание потока и придание потоку осевого направления. Из ОНА первой ступени поток в осевом направлении поступает на лопатки второго рабочего колеса и все процессы повторяются. После диффузора последней ступени пар выбрасывается в выходное устройство компрессора.

Рисунок 45 – Двухступенчатый холодильный центробежный компрессор.

а1…а6 – диаметры окружностей, вписанных во входные и выходные сечения каналов.

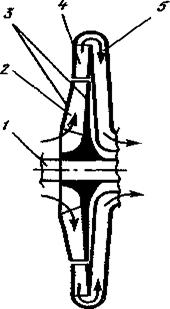

Рисунок 46 - Схема движения газа в ступени центробежного компрессора.

1 – вал, 2 — лопатка рабочего колеса, 3 – диски рабочего колеса,

4 – лопатка диффузора, 5 – обратный направляющий аппарат

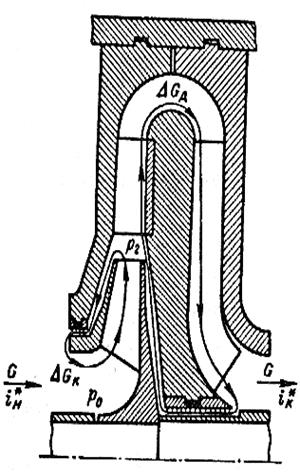

Рисунок 47 – Протечки в ступени центробежного компрессора
