Построение перспективы отрезка прямой принадлежащей предметной плоскости

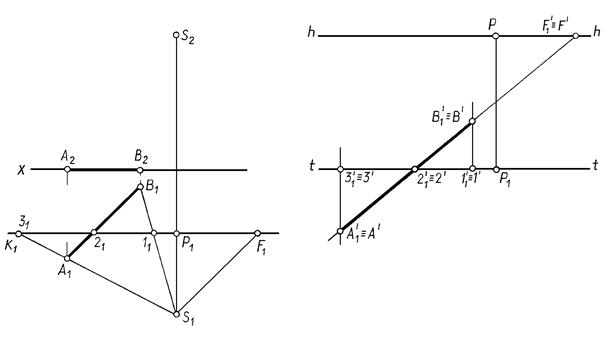

Пример. Построить перспективу отрезка АВ (рис. 16. 11).

Решение.

1. Строим перспективу прямой, которой принадлежит отрезок АВ (по точкам 2 и F).

2. Определяем на этой прямой точки А и Вс помощью вспомогательных прямых (S А и S B), проходящих через точку стояния.

Рис. 16. 11

Лекция 17

Построение перспективы фигур по их

ортогональным проекциям

Построение перспективы плоской фигуры принадлежащей предметной плоскости. Построение перспективы вертикального отрезка, используя вынос в картину, боковую стенку, радиальный способ. Построение перспективы прямой общего положения. Способы построения перспективы. Выбор точки зрения.
