Построение перспективы вертикального отрезка, используя вынос в картину, боковую стенку, радиальный способ

Так как для вертикального отрезка прямой нельзя построить картинный след прямой и точу схода, то в этом случае необходимо воспользоваться другими приемами построения перспективы, а именно: выносом в картину или боковой стенкой.

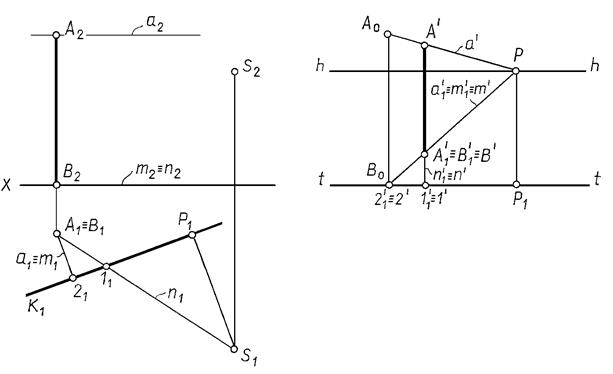

Пример. Построить перспективу вертикального отрезка АВ (рис. 17.2).



Рис. 17.2



Решение.

Построение перспективы вертикального отрезка основано на том, что натуральную величину такого отрезка можно отложить только в картине (А2 В2 = А0 В0 см. рис 17.2.a и рис. 17.2.b), а затем, зная закон изменения величины проекции изображаемого отрезка построить его перспективу А¢В¢. При этом по мере удаления вертикального отрезка от картины в предметном пространстве изображение отрезка уменьшается (а в промежуточном пространстве – увеличивается).

1. Строим перспективу основания отрезка АВ точки В (рис. 17.2). С ней совпадает вторичная проекция отрезка В¢ º В1¢ º А1¢ В1¢.

2. Строим перспективу точки А. Для этого можно воспользоваться выносом на картину (рис. 17.2.) или боковой вертикальной плоскостью (боковой стенкой), как показано на рис. 17.3.b.

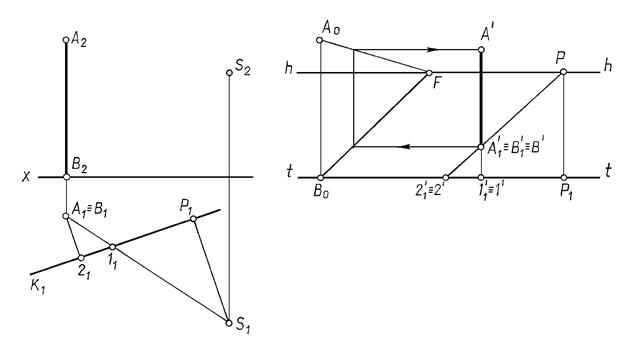

Ту же задачу можно решить с помощью боковой стенки – рис. 17.3

В этом случае картинным и предметным следом задается удобная для выполнения построений вертикальная плоскость – боковая стенка рис. 17.3



Рис. 17.3

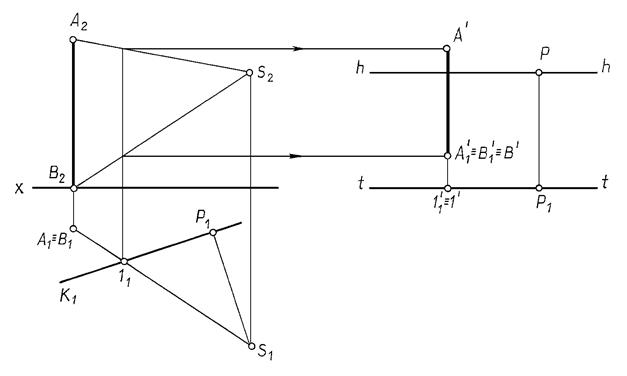

Также эту задачу можно решить радиальным способом рис 17. 4, т.е. найти точки пересечения проецирующих лучей SA и SB с картиной K



Рис 17. 4
