Градуирование прямой

Графические действия по определению интервала прямойназываются градуированиемпрямой. Проградуировать прямую – это значит определить на её горизонтальной проекции точки, разность высотных отметок которых равна единице.

Существует несколько способов градуирования прямой. Все они представляют различные варианты решения задачи деления отрезка в данном отношении.

Рассмотрим наиболее распространённые способы решения этой задачи.

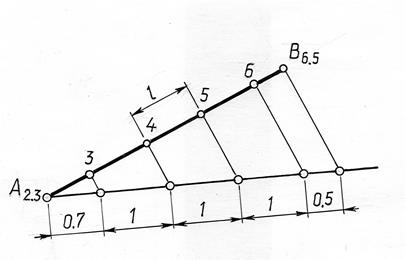

1-й способ (рис. 14.7) - использование пропорционального деления отрезка. Через один из концов отрезка (например, А_2,3) проводитсявспомогательная прямая любого направления, и на этой прямой в произвольном масштабе откладываются величины, соответствующие превышениям между концевыми и искомыми точками отрезка прямой. Построенная последняя точка на вспомогательной прямой соединяется со вторым концом отрезка, и через точки деления проводятся прямые параллельно замыкающей прямой. Эти прямые определяют на заданной проекции отрезка искомые точки.

Рис. 14.7

Отметим, что заложение между двумя точками, разность отметок которых равна единице есть интервал прямой. На рис. 14.7 – величина интервала показана между точками с отметками 4 и 5.

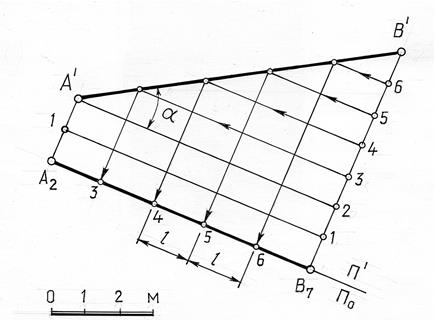

2-ой способ (рис. 14.8 – использование дополнительной горизонтально проецирующей (вертикальной) плоскости П^/ , параллельной заданному отрезку (или проходящей через него) и совмещённой затем с плоскостью проекций П₀ поворотом вокруг оси .

Рис. 14.8

На рис.14.8 вспомогательная плоскость П' проведена через заданный отрезок АВ(А₂В₇) , поэтому ось совпадает с проекцией отрезка. Восстановив перпендикуляры к проекции отрезка (линии связи) в точках, являющихся проекциями концов отрезка, и, отложив на них отрезки, равные высотам этих точек, получают А^/В^/- натуральную величинуотрезка АВ и угла a - угла наклона прямой к плоскости П₀. Затем с помощью прямых, параллельных проекции отрезка, на А^/В^/ определены точки с целыми отметками. После чего построены проекции этих точек на заданной проекции отрезка.

3-ий способ – графическое определение интервала прямой с помощью графика уклона прямой, называемого масштабом уклонов.

Этот способ можно использовать. Если прямая задана проекцией, одной точкой с целой числовой отметкой и известен уклон прямой или угол наклона к основной плоскости.

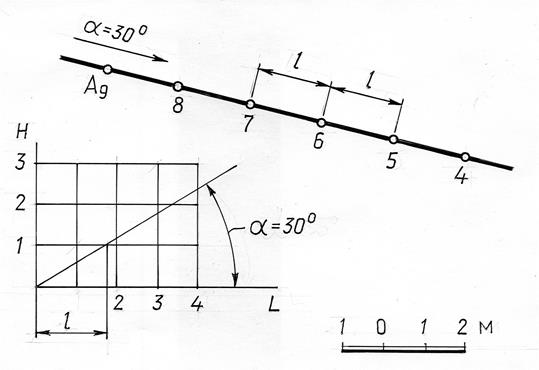

На рис. 14.9 показано градуирование прямой, которая задана горизонтальной проекцией, точкой А₉ и углом наклона к плоскости проекций. График уклона прямой выполняется в масштабе чертежа: по одной (горизонтальной) оси откладываются заложения, а по другой (вертикальной) превышения Н. Из начала координат проводится прямая под заданным углом a к оси L. На этом графике величина заложения, соответствующая единице превышения и будет интервалом l данной прямой.

Найденная величина интервала l откладывается на заданной прямой от заданной точки А.

Рис. 14.9
