Построение диаграммы пределов выносливости предельных максимальных напряжений цикла

Рассмотренная ранее методика построения расчетным способом диаграммы предельных амплитуд цикла напряжений позволяет построить диаграмму предельных максимальных напряжений (пределов выносливости) и предельных минимальных напряжений (рис. 1.6). С этой целью для определения предела выносливости при асимметричном цикле изменения напряжений к вычисленной по формулам (2.52), (2.53), (2.59) величине следует прибавить значение среднего напряжения цикла, т. е.

(2.62)

Для определения предельного минимального напряжения следует из среднего напряжения цикла вычесть значение амплитуды, найденное по формуле (2.52), (2.53) и (2.59), т. е.

(2.63)

С учетом (2.52).(2.59) упомянутые диаграммы можно строить для различных баз испытаний, как это показано на рис. 2.7.

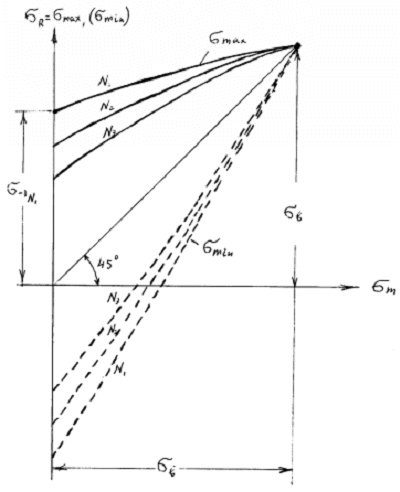

Рис. 2.7. Диаграммы предельных максимальных и минимальных напряжений цикла: N₁< N₂< N₃;

сплошная линия — , штриховая линия — .
