Схематизированные кривые усталости для сталей

Рис. 1.5. Схематизированные кривые усталости для сталей.



Левая ветвь кривой усталости на рис. 1.5, а соответствует уравнению Велера (1.1), где , а на рис. 1.5, б – уравнению Басквина (1.2), которое чаще в технической и учебной литературе представляют в виде

, где . (1.7)

Абсцисса точки перелома схематизированной кривой усталости NG (рис. 1.5, а, б) обычно принимает значения в диапазоне циклов.

Предел ограниченной выносливости , - максимальное по абсолютному значению напряжение цикла, соответствующее задаваемой циклической долговечностиN. Пределы ограниченной выносливости выражаются в номинальных напряжениях.

Предел выносливости , - максимальное по абсолютному значению напряжение цикла, при котором не происходит усталостное разрушение до ; выражается в номинальных напряжениях.

Предел выносливости при симметричном цикле , - определяется по результатам испытаний на усталость при симметричном цикле напряжений, для которого ; .

Предел выносливости при отнулевом цикле напряжений , - определяется по результатам испытаний на усталость при отнулевом цикле напряжений, для которого ; .

Предельные напряжения цикла , , , - максимальное и минимальное напряжения цикла, соответствующие пределу выносливости, ; .

Предельная амплитуда и предельное среднее напряжение, соответствующие пределу выносливости,

; ;

; .

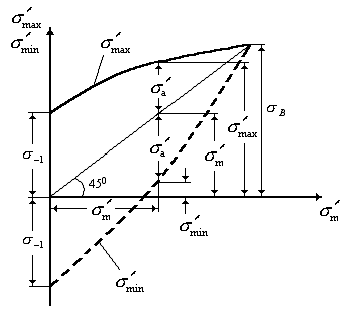

Диаграмма предельных напряжений цикла – график, характеризующий зависимость между значениями предельных напряжений и значениями средних напряжений цикла для заданной долговечности (рис.1.6).

Рис. 1.6. Диаграмма предельных напряжений цикла: сплошная линия — , штриховая —

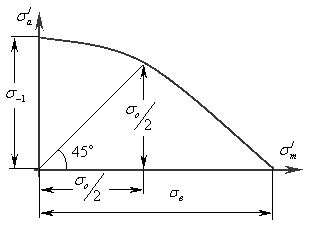

Диаграмма предельных амплитуд цикла – график, характеризующий зависимость между значениями предельных амплитуд и значениями средних напряжений цикла для заданной долговечности (рис.1.7.)

Рис. 1.7. Диаграмма предельных амплитуд цикла.



В качестве уравнения диаграммы предельных амплитуд на практике используются:

Уравнение Гудмана

, (1.8)

Уравнение Гербера

, (1.9)

Уравнение И.А.Одинга

(1.10)

Уравнение Петерсона

(1.11)

УравнениеИ.А. Биргера

(1.12)

Уравнение М.Н. Степнова

(1.13)

и другие.

Концентрация напряжений — повышение напряжений в местах изменения формы или нарушения сплошности материала (рис.1.8).

Надрез – резкие изменения размеров и формы объекта, вызывающее концентрацию напряжений (рис.1.8).

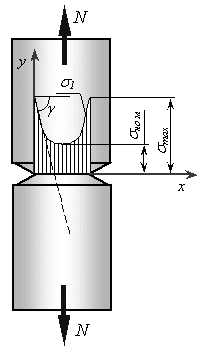

Рис. 1.8. Эпюра номинальных и первого главного напряжения в зоне надреза.



Номинальное напряжение — напряжение, вычисляемое по формулам сопротивления материалов без учёта концентрации напряжений, остаточных напряжений и упругопластического перераспределения напряжений в процессе деформирования,

, , .

Теоретический коэффициент концентрации напряжений – характеристика концентрации напряжений при упругом деформировании ,

, .

Градиент первого главного напряжения или (см. рис.1.8.)

Относительный градиент первого главного напряжения .

Градиент касательного напряжения — скорость изменения касательного напряжения по направлению Х.

Относительный градиент касательного напряжения .

Эффективный коэффициент концентрации напряжений , — отношение предела выносливости образцов без концентрации напряжений к пределу выносливости образцов с концентрацией напряжений, имеющих такие же абсолютные размеры сечения, как и гладкие образцы,

, при .

Пределы выносливости с концентрацией напряжений и выражаются в номинальных напряжениях.

Коэффициент чувствительности к концентрации напряжений , - величина, определяемая по формуле

или .

Коэффициент влияния абсолютных размеров поперечного сечения , — отношение предела выносливости гладких образцов диаметром d к пределу выносливости гладких лабораторных образцов d0=7,5-10 мм,

; .

Коэффициент влияния шероховатости поверхности KF — отношение предела выносливости образцов с данной шероховатостью поверхности к пределу выносливости образцов с поверхностью не грубее Ra=0.32,

; .

Коэффициент влияния поверхностного упрочнения , — отношение предела выносливости упрочненных образцов к пределу выносливости не упрочненных образцов,

; .

Коэффициент снижения предела выносливости K — отношение предела выносливости стандартных гладких образцов к пределу выносливости объекта при симметричном цикле напряжений,

; .

Коэффициент чувствительности к асимметрии цикла напряжений , — величина, определяемая по формулам

, .
