Разновидности циклов напряжений

Симметричный цикл напряжений (рис.1.3, г) – цикл, у которого максимальное и минимальное напряжения равны по абсолютному значению, но противоположны по знаку, ; ; ; .

Асимметричный цикл напряжений (рис.1.3, а, б, в, д, е, ж) – цикл, у которого максимальные и минимальные напряжения имеют разные абсолютные значения ; .

Знакопеременный цикл напряжений (рис. 1.3, в, г, д) – цикл напряжений, изменяющихся по значению и по знаку, ; ; ; .

Знакопостоянный цикл напряжений (рис.1.3, а, б, е, ж) – цикл напряжений, изменяющихся только по абсолютному значению.

Отнулевой цикл напряжений (рис.1.3, б, е) – знакопостоянный цикл напряжений, изменяющихся от нуля до максимума ( ; ) или от нуля до минимума ( ; )

Подобные циклы напряжений — циклы, у которых коэффициенты асимметрии одинаковы.

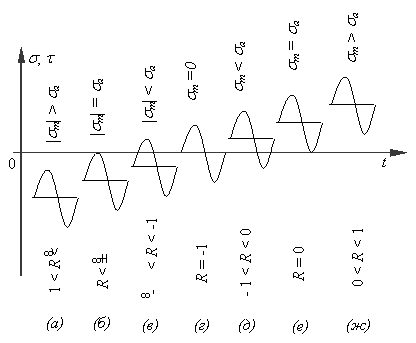

Рис. 1.3. Разновидности циклов напряжений и соответствующие им значения коэффициентов асимметрии
