Виды напряжений и их учет в расчете элементов стальных конструкций

Напряжения в зависимости от вида подразделяются на основные, дополнительные, местные и начальные.

Основные напряжения - напряжения, определяемые от внешних воздействий методами, излагаемыми в курсе сопротивления материа­лов. Основные напряжения определяются по усилиям, установленным для принятой идеализированной расчетной схемы (например, в решет­чатых конструкциях—фермах и др., исходя из шарнирного вместо практически жесткого сопряжения стержней в узлах, иногда без учета пространственной работы системы в целом и т. п.), без учета местных, дополнительных и внутренних напряжений.

Поскольку основные напряжения уравновешивают внешние воздей­ствия и определяют несущую способность элементов конструкций, они и выявляются расчетом и по ним в основном судят о надежности кон­струкций.

Дополнительные напряжения- напряжения, возникающие в ре­зультате дополнительных связей по отношению к принятой идеализи­рованной расчетной схеме (например, из-за жесткости узлов, дополни­тельных систем связей и т. п.). Дополнительные напряжения, опреде­лимые методами строительной механики, при пластичном материале не оказывают существенного влияния на несущую способность конст­рукции.

Местные напряжениямогут быть двух видов:

1. в результате внешних воздей­ствий;

2. в местах резкого изменения или нарушения сплошности сечения, где вследствие искажения силового по­тока происходит концентрация на­пряжений.

В первом случае местные на­пряжения уравновешиваются с вне­шними воздействиями, во втором - они внутренне уравновешены.

К местным напряжениям, возни­кающим из-за внешних воздействий, относятся напряжения в местах при­ложения сосредоточенных нагрузок - на опорах, в местах опирания каких-либо других конструкций (рис. а),под катками мостовых кранов в подкрановых балках (рис. б), в местах крепления вспомогательных элементов. Местные на­пряжения могут привести к развитию чрезмерных пластических дефор­маций, трещин или к потере устойчивости в тонких элементах сечений (например, стенки двутавра).

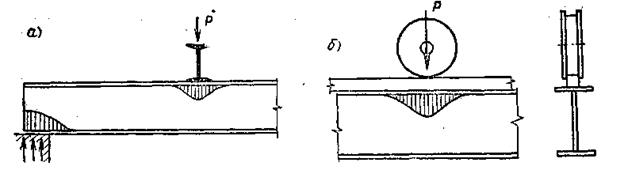

Рис. Местные напряжения

а - в местах приложения сосредоточенных нагрузок; б - под катком крана

Начальные напряжения. Начальными называются напряжения, ко­торые имеются в ненагруженном внешней нагрузкой элементе и кото­рые появились в нем в результате неравномерного остывания после прокатки или сварки или в результате предшествующей работы элемен­та и его пластической деформации, поэтому они называются также вну­тренними, собственными или остаточными. Начальные напряжения всегда уравно-вешены, поэтому эпюры их двузначны.

Начальные напряжения, складываясь с напряжениями, вызванны­ми внешней нагрузкой, приводят к тому, что результирующие напряже­ния в материале существенно отличаются от напряжений, определяе­мых расчетом. При неблагоприятном распределении напряжений (например, при результирующем поле, плоскостном или объемном с нор­мальными напряжениями одного знака) развитие пластических дефор­маций может оказаться затрудненным, в результате чего появится опасность хрупкого разрушения. Начальные напряжения приводят к повышению деформации, как бы снижая модуль упругости элемента, что может сказаться неблагоприятно на устойчивости при продольном изгибе. Борьба с начальными напряжениями ведется преимущественно кон­структивными мероприятиями и соответствующим ведением технологи­ческого процесса при изготовлении металлических конструкций (при сварке и т. п.).

Предварительное напряжение, создаваемое в конструкциях с целью повышения ее эффективности, также является начальным напряже­нием.

Рис. Начальные напряжения

а - напряжения в балке двутаврового сече­ния (1 - начальные напряжения; 2 - напря­жения от внешней нагрузки; 3 - суммарные напряжения при образовании шарнира пла­стичности); б - прогибы балки (1 - при от­сутствии начальных напряжений; 2 - при на­личии начальных напряжений); в - повышение несущей способности балок созданием предва­рительного напряжения; σ_о - предваритель­ное напряжение; R - расчетное сопротивле­ние; Р₁ - максимальная нагрузка без предва­рительного напряжения; Р₂ - то же, с пред­варительным напряжением

Создавая предварительное напряжение, можно повысить несущую способность и жесткость конструкции, уменьшить перемещения, повы­сить усталостную прочность.
