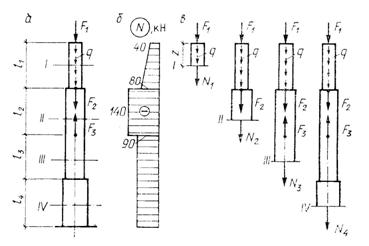

Пример 4. Построить эпюру для колонны переменного сечения (рис

Построить эпюру для колонны переменного сечения (рис. а). Длины участков 2 м. Нагрузки: сосредоточенные =40 кН, =60 кН, =50 кН; распределенная =20 кН/м.

Решение:

Пользуемся методом сечений. Рассматриваем (поочередно) равновесие отсеченной (верхней) части колонны (рис. в).

Из уравнения для отсеченной части стержня в произвольном сечении участка продольная сила

( ),

при =0 кН;

при =2 м кН,

в сечениях участков имеем соответственно:

кН,

кН,

кН,

Итак, в четырех сечениях продольные силы отрицательны, что указывает на деформацию сжатия (укорочения) всех участков колонны. По результатам вычислений строим эпюру продольных сил (рис. б), соблюдая масштаб. Из анализа эпюры следует, что на участках, свободных от нагрузок, продольная сила постоянна, на нагруженных – переменна, в точках приложения сосредоточенных сил – изменяется скачкообразно.
