Принцип суперпозиции магнитных полей. Закон Био-Савара-Лапласа.

Опыт, как уже отмечалось, свидетельствует о том, что источником магнитного поля является электрический ток. Но каким образом можно вычислить вектор магнитной индукции поля, зная этот ток?

Для магнитного поля, также как и для электрического, справедлив принцип суперпозиции электрических полей. Справедливость этого принципа нельзя доказать теоретически. Он подтверждается только экспериментально.

Суть этого принципа состоит в следующих двух положениях.

1) Если ток I₁ создаёт в некоторой точке пространства магнитное поле , то этот вектор магнитной индукции не изменится при появлении других токов: I₂, I₃, …, I_n. Это означает, что появление новых токов и новых полей не искажает индукции магнитного поля исходного тока I₁.

2) Если магнитное поле создаётся несколькими токами, то индукция такого поля равна векторной сумме магнитных индукций складываемых полей:

(8.4)

Эти положения многократно подтверждены экспериментально.

Теперь применим принцип суперпозиции для расчёта магнитного поля электрического тока: вектор магнитной индукции поля, созданного электрическим током, равен векторной сумме магнитных индукций от отдельных элементов этого тока:

.

Для окончательного решения этой задачи нужно только знать, какое поле создаёт элемент тока .

В решении этой проблемы добились успеха французские учёные: физики экспериментаторы Био и Савар и математик Лаплас. Они установили, что вектор магнитной индукции поля, созданного элементом тока , равен:

(закон Био-Савара-Лапласа, 1820 г.), (8.5)

здесь: — элемент тока;

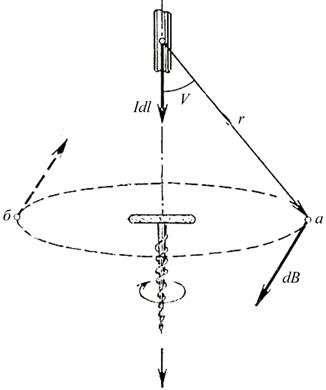

— радиус-вектор, проведённый от элемента тока в точку, где вычисляется магнитное поле (рис. 8.5.)

Рис. 8.5.

Таким образом, был найден «элементарный кирпичик» магнитного поля. Зная поле элемента тока (8.5), можно теперь, опираясь на принцип суперпозиции магнитных полей, рассчитать поле любого тока.

Прежде, чем перейти к примерам расчёта магнитных полей, напомним, что точно тот же самый метод мы использовали и при рассмотрении электростатических полей. Что являлось «элементарным кирпичиком» электростатического поля? Поле точечного заряда. А далее, используя принцип суперпозиции электрических полей, мы получали возможность рассчитать поле любого заряда, разделяя его на составляющие точечные заряды.
