Схемы включения транзисторов. Статические ВАХ

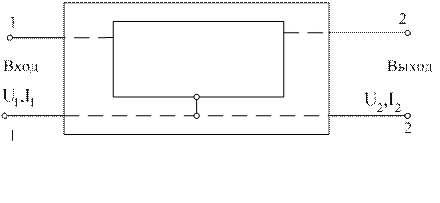

Транзистор принято рассматривать как четырехполюсник с двумя входными и двумя выходными клеммами (рис. 6.6).

Рис. 6.6. Схема четырехполюсника с двумя входными и выходными клеммами

При использовании транзисторов в различных схемах практический интерес представляют зависимости напряжения и тока входной цепи (входные ВАХ) I₁=f(U₁), при постоянном напряжении на коллекторе, и напряжения и тока выходной цепи (выходные ВАХ) I₂=f(U₂), при постоянном значении тока управления. Статические характеристики снимаются при постоянном токе и отсутствии нагрузки в выходной цепи (рис. 6.7).

Рис. 6.7. Статистические вольтамперные характеристики

Входные и выходные ВАХ аналогичны характеристикам полупроводникового диода. Входные характеристики относятся к эмиттерному переходу П₁, который работает при прямом напряжении, поэтому они подобны ВАХ для прямого тока диода. Выходные характеристики относятся к коллекторному переходу П₂, работающему при обратном напряжении, поэтому они подобны обратным ветвям ВАХ диода.

Виды ВАХ зависят от способа включения транзистора. Их существует три: с общей базой (ОБ), общим эмиттером (ОЭ) и общим коллектором (ОК). Различие между схемами определяется тем, какой из выходов транзистора является общей точкой входа и выхода каскада. Под входом и выходом каскада понимают точку, между которой действуют входное и выходное переменное напряжение.
