Системы с внутренними обратными связями

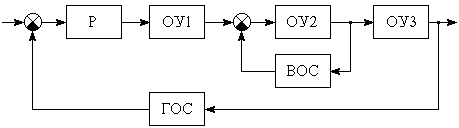

Система АЭП с внутренними обратными связями тех элементов, параметры которых меняются (см. рисунок 7.2). На рисунке 7.2 приняты обозначения: ВОС – внутренняя обратная связь; ГОС – главная обратная связь.

Рисунок 7.2

Обязательным условием работоспособности этой системы является более высокое быстродействие контура внутренней обратной связи по отношению контуру главной обратной связи.

Пример такой системы – система с внутренним контуром напряжения в тиристорном ЭП постоянного тока, с помощью которого линеаризуется характеристика тиристорного преобразователя.
