Применение параболического регулятора положения
Для того чтобы перемещения меньше настроечного, отрабатывались оптимально, регулятор положения должен быть нелинейным. Для подтверждения проанализируем отработку перемещения, меньшего настроечного, которое будет оптимальным (см. рисунок 6.16).
Рисунок 6.16 |
Крп*=2 .
В момент времени t £ t1 Uрп*= 1; в момент времени t > t1 Uрп*= Крп* (q*з – q*).
Тогда Uрп*= ,
где d = q*з – q*.
В момент времени t = t2: d(2) = q*з/2.
Тогда Uрп* = .
Если выходной сигнал регулятора в каждой точке является функцией ошибки, то и в точке, соответствующей моменту времени t2 выходной сигнал будет также являться функцией этой ошибки. Для этого выходной сигнал должен быть равен
Uрп* = .
Такую статическую характеристику имеет параболический регулятор (рисунок 6.17).
Рисунок 6.17 Рисунок 6.18 |
Найдем коэффициент параболического регулятора
Крп*= .
При d*®¥ Крп*®0; при d*®0 Крп*®¥.

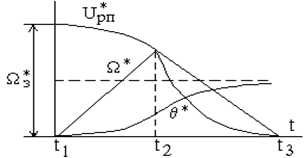

Осциллограмма сигналов при отработке заданных перемещений позиционной системой с параболическим регулятором представлена на рисунке 6.18.
Uрп*(нач) = Крп*×qз* = ;
q*З(МАКС) = .
Сравнивая с настроечным перемещение q*З(МАКС) можно сделать вывод, что оптимальность отработки сигналов с параболическим регулятором положения возможно в диапазоне перемещений, вдвое меньше настроечных q*З(МАКС) = q*З(настр)/2.
В момент времени t2 Uрп* = .
Рисунок 6.20 Рисунок 6.21 |
Для общего случая практическая реализация параболического регулятора положения (ПРП) имеет вид, представленный на рисунке 6.19. При практической реализации начальный угол должен быть ограничен коэффициентом, который имеет контур положения в режиме малых перемещений. Реализация такой нелинейной зависимости осуществляется методом кусочно-линейной аппроксимации (рисунок 6.20).
Рисунок 6.19 |
В соответствии с рисунком 6.21, при реализации ПРП используется принцип смещенных диодов, который включается при достижении сигнала с выхода определенного уровня, и включает параллельно основному резистору R0 резистор R01, либо еще R02.
ПРП позволяет адаптировать (приспособить) позиционную систему, делая оптимальными процессы отработки задающих сигналов, меньших максимального значения.
К0 = R0/Rдп; К1 = ; .
