Подкидная доска и ее устройство

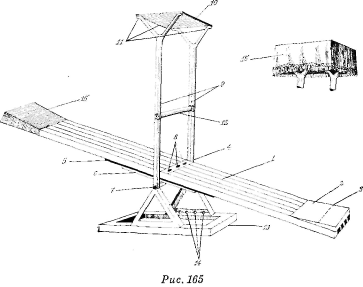

Подкидная доска состоит из шест­надцати основных деталей (рис.165). Для ее изготовления требуются сле­дующим материалы.

Из твердого дерева (бук, дуб, ка­рагач) вытачиваются на станке или выстругиваются рубанком шесть де­ревянных брусков длиной 2 м 80 см, шириной 6 см, толщиной: середина бруска — 3 см, концы — 2 см.

Все шесть брусков располагают в ряд с интервалами в 1 см, концы брусков скрепляют фанерной доской, толщиной у концов брусков 5 см (в другую сторону своего конца она постепенно стачивается до 2 см), длиной 37 см, шириной 41 см; бруски прикрепляются к доске болтиками. На фанерной доске и брусках буравом просвер­ливают шесть отверстий, соответствующих размеру болтиков; от­верстия на доске должны быть расположены в шахматном порядке; если же отверстия будут просверлены по одной прямой линии, то при отбое верхнего бруски в этом месте могут лопнуть. В отверстия пропускают болтики диаметром 10 мм, длиной 9 см; головки бол­тиков имеют шляпкообразную форму, середина головки болта имеет неглубокое узкое продольное углубление; при закручивании болта на гайку в это углубление вставляют стамеску, иначе головка бол­тика будет прокручиваться и не даст возможности плотно скрепить бруски. При помощи гаечного ключа оба конца брусков плотно при­кручивают болтами к фанерной доске. Таким образом, получается подкидная доска, состоящая из шести деревянных брусков. Чтобы подкидная доска была прочной и давала высокий бросок верхнему, под деревянные бруски подкидной доски подкладывают шесть стальных пластинок длиной 1 м 20 см, толщиной 6 мм, шириной 6 см; пластинки кладут на бруски с нижней стороны, расположив строго посередине подкидной доски; на стальные пластинки накладывают шесть коротких деревянных брусочков длиной 90 см, шириной 6 см, толщиной 3 см. На эти брусочки кладут стальную ось длиной 42 см, шириной 3 см, толщиной 3 см; ось продольно-квадратной формы,

оба конца оси имеют круглые концы длиной 6 см, диаметром 20 мм. Ось имеет три отверстия диаметром 10 мм, расположенные на рас­стоянии 14 см друг от друга. Сверху подкидной доски накладывают металлическую скобу длиной 41 см, толщиной 6 мм, шириной 8 см, концы которой загнуты вниз на 20 мм; в скобе также просверлива­ют три отверстия диаметром 10 мм и в отверстия скобы и оси про­пускают три болта длиной 11 см, диаметром 9 мм. Гайки и головки болтов имеют квадратную форму. Болты пропускают в скобу между брусками, стальными пластинками и брусочками в ось и крепко закручивают, чтобы стальные пластинки были зажаты наглухо.

Металлическая тумба, куда вставляется подкидная доска, уст­роена следующим образом: берутся две водопроводные трубы диа­метром 1,27 см, длиной 1 м 46 см; к верхнему концу каждой тру­бы автогеном приваривают по две пластинки углового железа, верх­ние концы пластинок направлены в разные стороны, образуя уголь­ник, длина пластинок 9 см, ширина 20 мм, толщина 11 мм; расстоя­ние между верхними концами пластинок 30 см, концы пластинок загнуты под тупым углом в разные стороны, длина каждого загиба

3 см. Таким образом, две трубы имеют 4 загиба, и в каждом загибе имеется отверстие, в которое пропускают болт диаметром 9 мм, длиной 5 см; головки болтов также имеют шляпкообразную форму. На эти угольники накладывают фанерную доску длиной 33 см, ши­риной 47 см, толщиной 15 мм и прикручивают ее к верхней части тумбы четырьмя болтами. К нижним концам труб приваривают угольники из углового железа, которые имеют плоские стороны. В нижней части угольника, которая имеет длину 45 см, ширину 30 мм, толщину 6 мм, с правой и с левой стороны просверливают по 2 отверстия, в которые сверху вниз пропускают болты с квад­ратными головками диаметром 10 мм, длиной 40 мм.

Нижние концы труб прикручиваются четырьмя болтами к ме­таллической раме, изготовленной из углового железа длиной 1 м 16 см, шириной 58 см, высотой 47 мм, толщиной стенок 6 мм. Рама ставится на пол реберной стороной вниз, верхняя сторона рамы имеет плоскую продольную стенку шириной 47 мм. На самой середине рамы с правой и левой стороны имеются по четыре отвер­стия.

На раму ставят угольники, приваренные к трубам, пропускают болты в отверстия угольников и рамы и закручивают их на гайки, т. е. рама плотно прикручивается к трубам. В трубах на расстоя­нии 35 см имеется по одному отверстию, в которое вставляют ось подкидной доски. На расстоянии 48 см от первого отверстия в тру­бах имеется еще по одному отверстию, в которое пропускается контрболт диаметром 15 мм, длиной 56 см. На контрболте имеется по две гайки: одна — с внутренней стороны трубы, другая — с внешней. Контрболт плотно закручивается гайками, стягивая трубы.

На брусья накладывают металлическую скобу (4), в отверстия скобы пропускают три болта (8), после чего доску перевертывают на обратную сторону, концы подкидной доски кладут на два сту­ла, затем на брусья подкидной доски раскладывают стальные пла­стинки (5), на стальные пластинки раскладывают деревянные брусочки (6), на деревянные брусочки кладут металлическую ось (7), в отверстия оси пропускают три болта, которые плотно закручивают гайками. Таким образом, мы собрали подкидную доску.

Затем начинаем собирать тумбу-пьедестал в следующем поряд­ке: берем одну трубу и на четыре болта прикручиваем ее к раме (13); в нижнее отверстие трубы вставляем один конец оси (7), в другое отверстие трубы, которое находится выше этого отверстия, вставляем контрболт (12) и прикручиваем его плотно к трубе. После этого прикрученную к раме трубу кладем на пол, вместе с подкидной доской, затем берем вторую трубу и нижнее отвер­стие трубы надеваем на ось; второе отверстие трубы надевается на контрболт, который гайками плотно закручивается. Нижняя часть трубы прикручивается к раме четырьмя болтами.

После этого тумба снова поднимается в вертикальное положе­ние, на верхний конец трубы на угольники прикручивается на болтики фанерная доска, с которой прыгает отбивающий. Тумба и подкидная доска окрашиваются какой-либо краской, на тумбу надевается матерчатый чехол, концы подкидной доски обиваются ковриками для предохранения ног от скольжения.

Разборка подкидной доски происходит в следующем порядке: откручивают болтики, скрепляющие фанерную доску с тумбой; фанерную доску вместе с болтиками вынимают из отверстий верх­них угольников; с правой и левой стороны контрболта откручивают две гайки; две трубы вместе с подкидной доской кладут на пол; от рамы откручивают трубу и снимают ее с оси и с контрболта; из отверстий второй трубы вынимают подкидную доску и контрболт, затем откручивают раму от второй трубы. Бруски подкидной доски, металлическая скоба, стальные пластинки и деревянные брусочки остаются скрепленными болтами с осью.

Примечание. Для скрепления стальных и коротких брусков изго­товляют еще четыре скобы, которые прикручивают болтами посередине дос­ки с двух сторон; они должны стягивать стальные пластинки, но плотно болтами не прикручиваются, иначе доска будет очень тугой и броски будут низкими.
