Элементы, работающие на косой изгиб

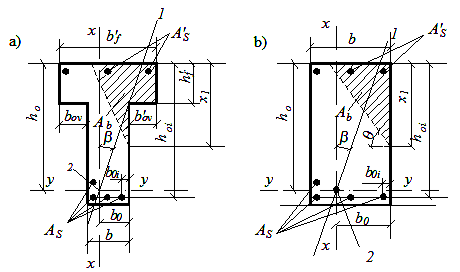

3.27. Расчет прямоугольных, тавровых, двутавровых и Г-образных сечений элементов, работающих на косой изгиб, допускется производить, принимая форму сжатой зоны по черт. 3.5; при этом должно выполняться условие

Mx £ Rb[Awеb(h0 – x1/3) + Sov,x] + RscSsx, (3.35)

где Мх – составляющая изгибающего момента в плоскости оси х (за оси х и у принимаются две взаимно перпендикулярные оси, проходящие через центр тяжести сечения растянутой арматуры параллельно сторонам сечения; для сечения с полкой ось х принимается параллельно плоскости ребра);

Awеb = Ab – Aov; (3.36)

Ab площадь сечения сжатой зоны бетона, равная

; (3.37)
