Использование операции Подбор

Предположим, что рыночная стоимость жидкого продукта, получаемого по нашей схеме, невысока. Может оказаться экономически целесообразным увеличение температуры в низкотемпературном сепараторе (поток 1) для того, чтобы оставить большее количество тяжелых компонент в газовой фазе. Это приведет к увеличению теплотворной способности Товарного газа, и, соответственно, к повышению его цены. Однако ограничения относительно точки росы этого газового потока остаются в силе (-10 С).

Операция Подборбудет использоваться для подбора максимально возможной температуры в потоке 1, при этом сохраняя значение точки росы товарного газа в заданных пределах.

1. Дважды щелкните левой кнопкой мышью по кнопке Подборв Кассе объектов. Откроется специализированное окно операции Подбор(имя по умолчанию - ADJ-1).

2. В групповой рамке Варьируемая переменнаянажмите кнопку Выбори укажите, что варьируемой переменной является температурапотока 1.

3. В групповой рамке Целевая переменнаянажмите кнопку Выбори укажите, что целевой переменной является температурапотока Товарный газ. В нашем случае необходимо поддерживать определенное значение температуры точки росы товарного газа.

Следующим шагом будет задание значения целевой переменной - в данном случае значения температуры точки росы. По технологическим нормам необходимо предусмотреть запас в 5°Спо температуре точки росы относительно спецификации трубопровода (-10°С), поэтому нас будет устраивать температура -15°С.

4 .Введите значение -15в поле ввода Заданное значение(Рис.1.75).

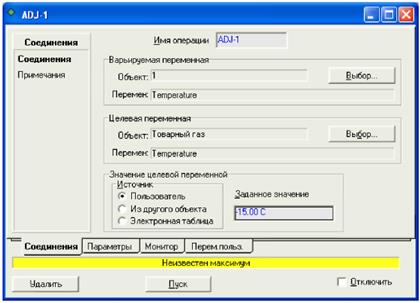

Рис. 1.75. Ввод данных в в поле ввода Заданное значение

5.Перейдите к закладке Параметры.

6. Замените установленные по умолчанию значения Точностии Длины шагана значения 0.1и 5соответственно.

7. Перейдите к закладке Монитор.

8. Нажмите кнопку Пуск в нижней части специализированного окна. Если температура потока 1 равна -18ºС, температура точки росы товарного газа оказывается равной -15ºС, что и требовалось.

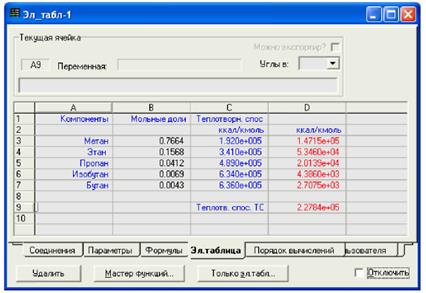

Рис.1.76. Окно Электронной таблицы

Теперь Вы можете открыть окно Электронной таблицыи убедиться, что значение теплотворной способности Товарного газаизменилось (Рис.1.76).
