Задание спецификаций колонны

Обратите внимание, что число степеней свободы равно нулю, что означает готовность колонны к расчету. Однако, сейчас отбор пара сверху отмечена как активная спецификация, а мы предполагаем использовать это значение лишь как начальное приближение. Щелкните мышью по флажку Активнаяв строке спецификации Отбор пара сверхудля того, чтобы снять его. Количество степеней свободы увеличится до 1, что означает необходимость задать еще одну активную (т.е. участвующую в расчете) спецификацию. Для нашего примера зададим значение мольной доли пропана в кубовой жидкости колоннь равное 2%.

Для того, чтобы добавить эту спецификацию:

1. Нажмите кнопку Добавить спецификациюв групповой рамке Спецификации. На экране появится окно, в котором перечислены типы спецификаций.

2.Выберите из списка нужный тип спецификации - Доля компонентаи нажмите кнопку Добавить (Рис. 1.55). Откроется окно спецификации Доля компонент(а)(Рис.1.56).

3.Задайте имя спецификации - Доля пропана.

4.Перейдите в поле Тарелкаи выберите из падающего списка вариант Reboiler.

5.В поле Задановведите значение 0.02для мольной доли в жидкости.

6.В поле Компонентывыберите из падающего списка пропан.

Рис.1.56. Окно спецификации Доля компонент(а)

7.Закройте это окно, чтобы вернуться в специализированное окно колонны.

Созданная нами спецификация будет добавлена в список спецификаций колонны. Убедитесь, что спецификация Доля пропанаесть в списке и является активной. Значение Числа степеней свободыопять стало равным нулю, так что колонна теперь готова к расчету.

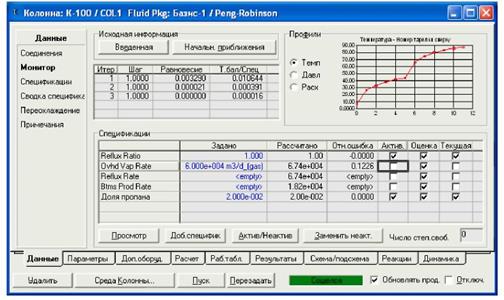

Рис.1.57. Окно расчета колонны

8.Чтобы начать расчет колонны, щелкните мышью по кнопке Пуск(Рис.1.57).

Информация на странице Мониторбудет меняться и дополняться в процессе расчета колонны. В групповой рамке Профилипо умолчанию выводится профиль температур по тарелкам колонны. Чтобы получить профиль давления по колонне или профиль расходов, щелкните мышью по соответствующей селективной кнопке. Чтобы получить более подробную информацию по тарелкам колонны, перейдите на закладку Результаты(например, страница Профили) (Рис.1.58).

Рис.1.58. Закладка Результаты, страница Профили
