ОПРЕДЕЛЕНИЕ РАДИУСА КРИВИЗНЫ ЛИНЗЫ С ПОМОЩЬЮ КОЛЕЦ НЬЮТОНА

Цель работы: изучить оптическую схему для наблюдения колец Ньютона, определить радиус кривизны линзы.

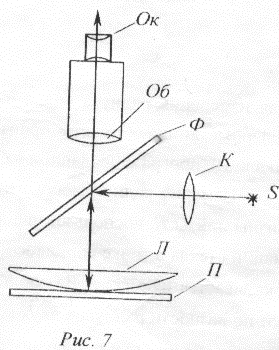

Оптическая схема для наблюдения колец Ньютона в отраженном свете представлена на рис. 7.

Свет от источника S проходит через конденсорную линзу К и попадает на наклонный светофильтр Ф, расположенный под углом 45° к направлению луча. Отразившись от светофильтра, свет попадает на линзу Л и далее – на воздушный клин, образованный линзой и пластиной П. Лучи, отраженные от верхней и нижней поверхностей клина, проходят сквозь линзу Л в обратном направлении и попадают в окуляр Ок зрительной трубы. Интерференционная картина, возникающая при их наложении, имеет вид чередующихся светлых и темных колец, интенсивность которых убывает к периферии (см. рис.6). В центре колецнаходится темное пятно минимум нулевого порядка.

Общий вид прибора для наблюдения колец Ньютона показан на рис. 8.



Он состоит из микроскопа 1, на предметном столике которого закреплена лампа накаливания 2, светофильтр 3, и плосковыпуклая линза 4, прижатая к плоскопараллельной пластине 5. Лампа питается от сети 220В через понижающий трансформатор 6. Микроскоп снабжен микрометрическим винтом 7, с помощью которого зрительная труба 8 микроскопа перемещается относительно предметного столика.

Для измерения радиуса колец окуляр микроскопа имеет одинарную и двойную реперные линии. Отсчеты производятся по миллиметровой шкале 9 и круговой шкале 10, проградуированной в сотых долях миллиметра.

Измерив радиус любого из колец Ньютона, можно рассчитать радиус кривизны линзы К, воспользовавшись формулами (14) или (15). Однако из-за деформации стекла в точке соприкосновения линзы и пластины точность такого расчета оказывается невысока. Для повышения точности радиус кривизны R рассчитывают по разности радиусов двух колец rm и rn. Записав формулу (15) для темных колец с номерами т и п, получим выражение:

(15)

При расчетах удобнее пользоваться формулой, в которой радиусы колец заменены на их диаметры dm и dn

(16)
