Принципы оптимального распределения нагрузки между котлами в котельной

На основе характеристик для отдельных котлов строятся одно­именные характеристики для котельной применительно к одно­временно находящимся в работе котлам в данный период време­ни и оптимальному распределению тепловой нагрузки котельной между ними. Распределение нагрузки между совместно работа­ющими агрегатами будет наиболее выгодным, когда выполнение данного общего графика нагрузки требует наименьшего количе­ства первичной энергии.Тепловые нагрузки котлов, соответствующие этим условиям, будут совпадать, если в рассматриваемый период времени все работающие котлы данной котельной используют одинаковое топливо. Для достижения этих критериев необходимо, чтобы в каждый момент времени обеспе­чивалось равенство относительных приростов расхода топлива или относительных приростов стоимости топлива: гк1 = гк2 = ... = гкi.

Для построения характеристики относительных приростов котельной суммирование нагрузки отдельных котлов следует произ­водить при одинаковых значениях относительных приростов расхода топлива или одинаковых значениях относительных приростов стоимости топлива. Характеристика относительных приростов рас-





В зоне нагрузок до Ркр удельный расход тепла снижается за счет уменьшения доли расхода пара на холостой ход (qmin = qкр),

затем увеличивается за счет пе­регрузочного расхода тепла (рис. 13.9).

Так как в точке Р = Ркр удельный расход топлива ми­нимальный, а КПД соответ­ственно достигает максималь­ного значения, то эта точка на­зывается экономичной нагрузкой турбоагрегата.

Рис. 13.9. Относительные показатели работы турбоагрегатов

При увеличении электри­ческой нагрузки удельный рас-


А б

в

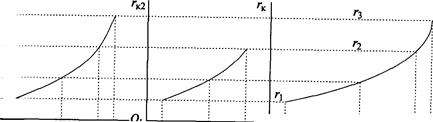

13.10. Построение характеристики относительных приростов расхода

топлива котельной: а ~ первого котла; б — второго котла; в — котельной



Рис. 13.11. Энергетические характеристики: а — первого котла; б — второго котла; в — котельной

хода топлива котельной, состоящей из двух разнотипных котлов, имеет излом (рис. 13.10), который происходит в характерных точ­ках, соответствующих минимальным и максимальным нагрузкам отдельных котлов. Например:

Энергетическая характеристика котельной строится по тем же характерным точкам, что и характеристика относительных при­ростов расхода топлива (рис. 13.11). При этом используются энер­гетические характеристики отдельных котлов.

По тепловым нагрузкам отдельных котлов, соответствующим данному (одинаковому) значению относительного прироста рас­хода топлива, из энергетических характеристик находят соответ­ствующие им расходы топлива. Суммируя эти величины, получа­ем расход топлива котельной при тепловой нагрузке, равной сум­ме тепловых нагрузок отдельных котлов:
