Определение осадки фундамента. Расчет осадок одиночных свай, прорезающих слой грунта с модулем сдвига GIи коэффициентом Пуассона v1и опирающихся на грунт

Расчет осадок одиночных свай, прорезающих слой грунта с модулем сдвига GIи коэффициентом Пуассона v1и опирающихся на грунт, рассматриваемый как линейно-деформируемое полупространство, характеризуемое модулем сдвига G2и коэффициентом Пуассона v2, допускается производить при N < Fd / γkи при условии l / d > 5, G1l / G2d > 1 (где l – длина сваи, d – диаметр поперечного сечения сваи).

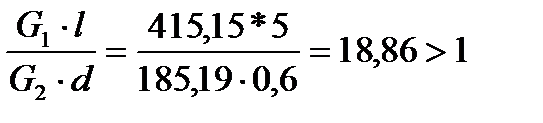

Проверим эти условия:

тс.

.

.

Характеристики G1,v1 принимаем осредненной для всех слоев грунта, которые прорезает свая.

G₁ = 415,12 тс/м2

v₁=0.33

Таблица 9 – Характеристики грунтов

.

Условия выполняются, следовательно, для расчета осадки применима следующая формула: ,

где N = 108 тс – вертикальная нагрузка, передаваемая на сваю;

β – коэффициент, определяемый по формуле: ,

где – коэффициент, соответствующий абсолютно жесткой свае (ЕА = ∞);

– тот же коэффициент для случая однородного основания с характеристиками G1и v1;

- относительная жесткость сваи;

ЕА – жесткость ствола сваи на сжатие;

λ₁ – параметр, определяющий увеличение осадки за счет сжатия ствола и определяемый по формуле:

;

kv, kv1– коэффициенты, определяемые по формуле k v= 2,82 - 3,78v + 2,18v2соответственно при v = (v1+ v2)/2 и при v = v1.

v₁=0,333.v₂=0,35;

;

Е = 30000 тс/м2– модуль упругости бетона;

тс;

;

=0.46;

;

;

см.

7.2 < 8см, условие выполняется.
