Расчет осадки свайного фундамента

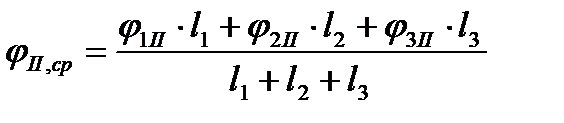

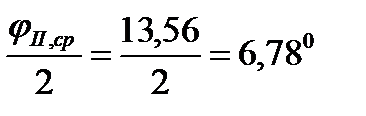

Средневзвешенное значение угла внутреннего трения:

где - расчётное значение углов внутреннего трения для отдельных пройденных сваями слоёв грунта толщиной соответственно , и .

Размеры свайного ростверка в пределах периметра куста свай:

Площадь условного массива:

Объём условного массива:

Объём свай:

Объём грунта:

Средневзвешенное значение объёмного веса

Вес условного массива грунта:

Вес свай в условном фундаменте:

Вертикальная составляющая нормальных сил в уровне нижних концов свай:

Среднее фактическое давление на грунт под подошвой условного фундамента от нормативных нагрузок:

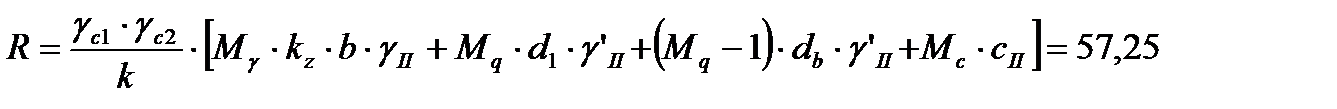

R > P – условие выполняется.

Природное давление условного фундамента:

Дополнительное вертикальное напряжение на глубине Z от подошвы условного фундамента:

, где α – коэффициент, принимаемый по [табл.1, прил.2, 1]

Нижняя граница сжимаемой толщи основания принимается на глубине, где выполняется условие.

h_i = 0,4×L = (0,2-0,4) × 1 = 0,4 м –толщина i-го слоя грунта.

Составляем таблицу и строим графики напряжений.

z	2*z/b		l/b						E
0,4	0,8	0,866	1,8	11,3215	0,772	0,1544		9,438941		1,93	0,005034
0,8	1,6	0,578	7,556382	1,544	0,3088		6,222903		1,93	0,003319
1,2	2,4	0,374	4,889424	2,316	0,4632		4,085414		1,93	0,002179
1,6	3,2	0,251	3,281405	3,12	0,624		2,791155		1,95	0,001063
		0,176	2,300905	3,9	0,78		1,150453		1,95	0,000438
											0,012033
											0,009627

Таблица 8– Значения осадки свай

Осадка 0,9 см , т.е. меньше допустимой 8см.

Расчет перкаращен на глубине 2, м от отметки 98,0 что выше фундамента заложеннго на глубине 3,0м, следовательно схемы загружения не представлено.
