Как работает радиоприемник?
В любом простейшем радиовещательном приемнике, независимо от его сложности, совершенно обязательно есть три элемента, обеспечивающие ему работоспособность. Эти элементы - колебательный контур, детектор и телефоны или, если приемник с усилителем 3Ч, динамическая головка прямого излучения.Колебательный контур: - устройство простейшего колебательного контура и его схема изображены на рис. 5. Он, как видите, состоит из катушки L и конденсатора С, образующих замкнутую электрическую цепь в которой при определенных условиях в контуре могут возникать и существовать электрические колебания. Поэтому его и называют колебательным контуром.

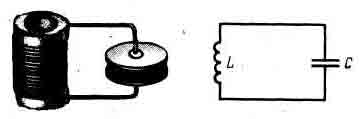

Рис. 5 Простейший электрический колебательный контур. |
Приходилось ли вам наблюдать такое явление: в момент выключения питания электроосветительной лампы между размыкающимися контактами выключателя появляется искра. Если случайно соединить выводы полюсов батареи электрического карманного фонарика (чего нужно избегать), в момент их разъединения между ними также проскакивает маленькая искра. А на заводах, в цехах фабрик, где рубильниками разрывают электрические цепи, по которым текут токи большой силы, искры могут быть столь значительными, что приходится принимать меры, чтобы они не причинили вреда человеку, включающему ток. Почему возникают эти искры? Вы уже знаеште, что вокруг проводника с током существует магнитное поле, которое можно изобразить в виде замкнутых магнитных силовых линий, пронизывающих окружающее его пространство. Обнаружить это, поле, если оно постоянное, можно с помощью магнитной стрелки компаса. Если отключить проводник от источника тока, то его исчезающее магнитное поле, рассеиваясь в пространстве, будет индуцировать токи в ближайших от него других проводниках. Ток индуцируется и в том проводнике, который создал ЭДС, магнитное поле. А так как он находится в самой гуще своих же магнитных силовых линий, в нем будет индуцироваться более сильный ток, чем в любом другом проводнике. Направление этого тока будет таким же, каким оно было в момент разрыва проводника. Иначе говоря, исчезающее магнитное поле будет поддерживать создающий его ток до тех пор, пока оно само не исчезнет, т.е. полностью не израсходуется содержащаяся в нем энергия. Следовательно, ток в проводнике течет и после того, как выключен источник тока, но, разумеется, недолго - ничтожно малую долю секунды. После размыкания цепи, электрический ток может некоторое время течь через воздушный промежуток между разъединенными концами проводника, между контактами выключателя или рубильника. Вот этот ток через воздух и образует электрическую искру. Это явление называют самоиндукцией, а электрическую силу (не путайте с явлением индукции, знакомым вам по предыдущим урокам), которая под действием ее исчезающего магнитного поля поддерживает в нем ток, - электродвижущей силой самоиндукции или, сокращенно, ЭДС самоиндукции. Чем больше ЭДС самоиндукции, тем значительнее может быть искра в месте разрыва электрической цепи. Явление самоиндукции наблюдается не только при выключении, но и при включении тока. В пространстве, окружающем проводник, магнитное поле возникает сразу при включении тока, вначале оно слабое, но затем очень быстро усиливается. Усиливающееся магнитное поле тока также возбуждает ток самоиндукции, но этот ток направлен навстречу основному току. Ток самоиндукции мешает мгновенному увеличению основного тока и росту магнитного поля. Однако через короткий промежуток времени основной ток в проводнике преодолевает встречный ток самоиндукции и достигает наибольшего значения, магнитное поле становится постоянным и действие самоиндукции прекращается. Явление самоиндукции можно сравнивать с явлением инерции. Санки, например, трудно сдвинуть с места. Но когда они наберут скорость, запасутся кинетической энергией - энергией движения, их невозможно остановить мгновенно. При торможении санки продолжают скользить до тех пор, пока запасенная ими энергия движения не израсходуется на преодоление трения о снег. Все ли проводники обладают одинаковой самоиндукцией? Нет Чем длиннее проводник, тем значительнее самоиндукция. В проводнике, свернутом в катушку, явление самоиндукции сказывается сильнее, чем в прямолинейном проводнике, так как магнитное поле каждого витка катушки наводит ток не только в этом витке, но и в соседних витках этой катушки. Чем больше длина провода в катушке, тем дольше будет существовать в нем ток самоиндукции после выключения основного тока. И наоборот, потребуется больше времени после включения основного тока, чтобы ток в цепи увеличился до определенного значения и установилось постоянное по силе магнитное поле. Запомните: свойство проводника влиять на ток в цепи и изменении его значения называют индуктивностью, а катушки, в которых наиболее сильно проявляется это свойство - катушками самоиндукции или индуктивности. Чем больше число витков и размеры катушки, тем больше ее индуктивность, тем значительнее влияет она на ток в электрической цепи. Итак, катушка индуктивности препятствует как нарастанию, так и убыванию тока в электрической цепи. Еше она находится в цепи постоянного тока, и влияние ее сказывается только при включении и выключении тока. В цепи же переменного тока, где беспрерывно изменяются ток и его магнитное поле ЭДС самоиндукции катушки действует все время, пока течет ток. Это электрическое явление и используется в первом элементе колебательного контура приемника - катушке индуктивности. Вторым элементом колебательного контура приемника является накопитель электрических зарядов - конденсатор. Простейший конденсатор представляет собой два проводника электрического тока, например: - две металлические пластины, называемые обкладками конденсатора, разделенные диэлектриком например: - воздухом или бумагой. Чем больше площадь обкладок конденсатора и чем ближе они расположены друг к другу, тем больше электрическая емкость этого прибора. Если к обкладкам конденсатора подключить источник постоянного тока (рис. 6, а), то в образовавшейся цепи возникнет кратковременный ток и конденсатор зарядится до напряжения, равного напряжению источника тока. Вы можете спросить: почему в цепи где есть диэлектрик, возникает ток? Когда мы присоединяем к конденсатору источник тока, электроны в проводниках образовавшейся цепи начинают двигаться в сторону положительного полюса источника тока, образуя кратковременный поток электронов во всей цепи. В результате обкладка конденсатора, которая соединена с положительным полюсом источника тока, обедняется свободными электронами и заряжается положительно, а другая обкладка обогащается свободными электронами и, следовательно, заряжается отрицательно. Как только конденсатор зарядится, кратковременный ток в цепи, называемый током зарядки конденсатора, прекратится.
Рис. 6 Процесс зарядки - разрядки конденсатора. |
Если источник тока отключить от конденсатора, то конденсатор окажется заряженным (рис. 6, б). Переходу избыточных электронов с одной обкладки на другую препятствует диэлектрик. Между обкладками конденсатора тока не будет, а накопленная им электрическая энергия будет сосредоточена в электрическом поле диэлектрика. Но стоит обкладки заряженного конденсатора соединить каким - либо проводником (рис. 6, в), «лишние» электроны отрицательно заряженной обкладки перейдут по этому проводнику на другую обкладку, где их недостает, и конденсатор разрядится. В этом случае в образовавшейся цепи также возникает кратковременный ток, называемый током разрядки конденсатора. Если емкость конденсатора большая, и он заряжен до значительного напряжения, момент его разрядки сопровождается появлением значительной искры и треска. Свойство конденсатора накапливать электрические заряды и разряжаться через подключенные к нему проводники используется в колебательном контуре радиоприемника. А теперь, вспомните обыкновенные качели. На них можно раскачиваться так, что «дух захватывает». Что для этого надо сделать? Сначала подтолкнуть, чтобы вывести качели из положения покоя, а затем прикладывать некоторую силу, но обязательно только в такт с их колебаниями. Без особого труда можно добиться сильных размахов качелей - получить большие амплитуды колебаний. Даже маленький мальчик может раскачать на качелях взрослого человека, если будет прикладывать свою силу умеючи. Раскачав качели посильнее, чтобы добиться больших амплитуд колебаний, перестанем подталкивать их. Что произойдет дальше? За счет запасенной энергии они некоторое время свободно качаются, амплитуда их колебаний постепенно убывает, как говорят, колебания затухают, и, наконец, качели остановятся. При свободных колебаниях качелей, так же как свободно подвешенного маятника, - запасенная потенциальная энергия переходит в кинетическую энергию движения, которая в крайней верхней точке вновь переходит в потенциальную, а через долю секунды - опять в кинетическую. И так до тех пор, пока не израсходуется весь запас энергии на преодоление трения веревок в местах подвеса качелей и сопротивления воздуха. При сколь угодно большом запасе энергии свободные колебания всегда являются затухающими: с каждым колебанием их амплитуда уменьшается и колебания постепенно совсем затухают - качели останавливаются. Но период, т. е. время, в течение которого происходит одно колебание, а значит, и частота колебаний остаются постоянными. Однако, если качели все время подталкивать в такт с их колебаниями и тем самым пополнять потери энергии, расходуемой на преодоление различных тормозящих сил, колебания станут незатухающими. Это уже не свободные, а вынужденные колебания. Они будут длиться до тех пор, пока не перестанет действовать внешняя подталкивающая сила. Я вспомнил здесь о качелях потому, что физические явления, происходящие в такой механической колебательной системе, очень схожи с явлениями в электрическом колебательном контуре. Чтобы в контуре возникли электрические колебания, ему надо сообщить энергию, которая «подтолкнула» бы в нем электроны. Это можно сделать, зарядив, например, его конденсатор. Разорвем выключателем S колебательный контур и подключим к обкладкам его конденсатора источник постоянного тока, как показано на (рис. 7 слева). Конденсатор зарядится до напряжения батареи GB. Затем отключим батарею от конденсатора контур замкнем выключателем S.

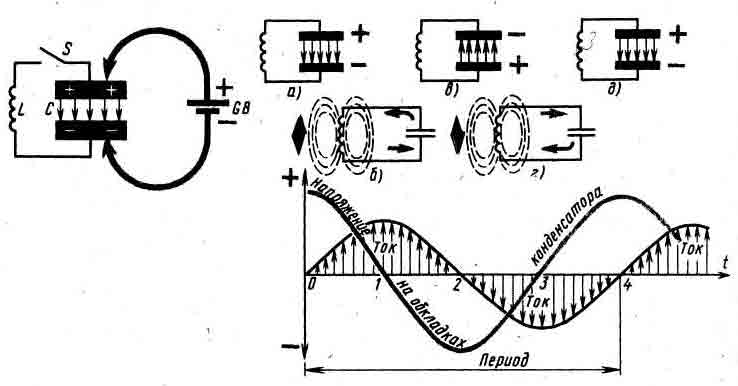

Рис. 7 Электрические колебания в контуре. |
Явления, которые теперь будут происходить в контуре, изображены графически на (рис. 7 справа). В момент замыкания контура выключателем верхняя обкладка конденсатора имеет положительный заряд, а нижняя - отрицательный (рис. 7, а). В это время (точка 0 на графике) тока в контуре нет, а вся энергия, накопленная конденсатором, сосредоточена в электрическом поле его диэлектрика. При замыкании конденсатора на катушку конденсатор начнет разряжаться. В катушке появляется ток, а вокруг ее витков - магнитное поле. К моменту полной разрядки конденсатора (рис. 7, б), отмеченному на графике цифрой 1, когда напряжение на его обкладках уменьшится до нуля, ток в катушке и энергия магнитного поля достигнут наибольших значений. Казалось бы, что в этот момент ток в контуре должен был прекратиться. Этого, однако, не произойдет, так как от действия ЭДС самоиндукции, стремящейся поддержать ток, движение электронов в контуре будет продолжаться. Но только до тех пор, пока не израсходуется вся энергия магнитного поля. В катушке в это время будет течь убывающий по значению, но первоначального направления индуцированный ток. К моменту времени, отмеченному на графике цифрой 2, когда энергия магнитного поля израсходуется, конденсатор вновь окажется заряженным, только теперь на его нижней обкладке будет положительный заряд, а на верхней - отрицательный (рис. 7, в). Теперь электроны начнут обратное движение - в направлении от верхней обкладки через катушку к нижней обкладке конденсатора. К моменту 3 (рис. 7, г) конденсатор разрядится, а магнитное поле катушек достигнет наибольшего значения, И опять ЭДС самоиндукции «погонит» по проводу катушки электроны, перезаряжая тем самым конденсатор. В момент времени 4 (рис. 7, д) состояние электронов в контуре будет таким же, как в первоначальный момент - 0. Закончилось одно полное колебание. Естественно, что заряженный конденсатор вновь будет разряжаться на катушку, перезаряжаться и произойдут второе, за ним третье, четвертое колебания. Другими словами, в контуре возникнет переменный электрический ток, электрические колебания. Но этот колебательный процесс в контуре не бесконечен. Он продолжается до тех пор пока вся энергия, полученная конденсатором от батареи, не израсходуется на преодоление сопротивления провода катушки контура. Колебания контура свободные и, следовательно, затухающие. Какова частота таких колебаний электронов в контуре? Чтобы подробнее разобраться в этом вопросе, советую провести такой опыт с простейшим маятником. Подвесьте на нитке длиной 100 см. шарик, слепленный из пластилина, или иной груз массой в 20 - 40 г. (на рис. 8 длина маятника обозначена латинской буквой L).
Рис. 8 Графики колебаний простейшего маятника. |
Выведите маятник из положения равновесия и пользуясь часами с секундной стрелкой, сосчитайте, сколько полных колебаний он делает за 1 мин. Примерно 30. Следовательно, частота колебаний этого маятника равна 0,5 Гц, а период 2 с. За период потенциальная энергия маятника дважды переходит в кинетическую, а кинетическая в потенциальную. Укоротите нить наполовину. Частота маятника увеличится примерно в полтора раза и во столько же раз уменьшится период колебаний. Этот опыт позволяет сделать вывод: с уменьшением длины маятника частота его собственных колебаний увеличивается, а период пропорционально уменьшается. Изменяя длину подвески маятника, добейтесь, чтобы его частота колебаний равнялась 1 Гц. Это должно быть при длине нити около 25 см. При этом период колебаний маятника будет равен 1 с. Каким бы вы не пытались создать первоначальный размах маятника, частота его колебаний будет неизменной. Но стоит только укоротить или удлинить нитку, как частота колебаний сразу изменится. При одной и той же длине нитки всегда будет одна и та же частота колебаний. Это собственная частота колебаний маятника. Получить заданную частоту колебаний можно, подбирая длину нити. Колебания нитяного маятника - затухающие. Они могут стать незатухающими только в том случае, если маятник в такт с его колебаниями слегка подталкивать, компенсируя таким образом ту энергию, которую он затрачивает на преодоление сопротивления, оказываемого ему воздухом, энергию трения, земного притяжения. Собственная частота характерна и для электрического колебательного контура. Она зависит, во - первых, от индуктивности катушки. Чем больше число витков и диаметр катушки, тем больше ее индуктивность, тем больше будет длительность периода каждого колебания. Собственная частота колебаний в контуре будет соответственно меньше. И, наоборот, с уменьшением индуктивности катушки сократится период колебаний - возрастет собственная частота колебаний в контуре. Во - вторых, собственная частота колебаний в контуре зависит от емкости его конденсатора. Чем емкость больше, тем больший заряд может накопить конденсатор, тем больше потребуется времени для его перезарядки, тем меньше частота колебаний в контуре. С уменьшением емкости конденсатора частота колебаний в контуре возрастает. Таким образом, собственную частоту затухающих колебаний в контуре можно регулировать изменением индуктивности катушки или емкости конденсатора. Но в электрическом контуре, как и в механической колебательной системе, можно получить и незатухающие, т.е. вынужденные колебания, если при каждом колебании пополнять контур дополнительными порциями электрической энергии от какого - либо источника переменного тока. Каким же образом в контуре приемника возбуждаются и поддерживаются незатухающие электрические колебания? Колебания радиочастоты, возбуждающиеся в антенне приемника. Эти колебания сообщают контуру первоначальный заряд, они же и поддерживают ритмичные колебания электронов в контуре. Но наиболее сильные незатухающие колебания в контуре приемника возникают только в момент резонанса собственной частоты контура с частотой тока в антенне. Как это понимать? Люди старшего поколения рассказывают, будто в Петербурге от шедших в ногу солдат обвалился Египетский мост. А могло это случиться, видимо, при таких обстоятельствах. Все солдаты ритмично шагали по мосту. Мост от этого стал раскачиваться - колебаться. По случайному стечению обстоятельств собственная частота колебаний моста совпала с частотой шага солдат, и мост, как говорят, вошел в резонанс. Ритм строя сообщал мосту все новые и новые порции энергии. В результате мост настолько раскачался, что обрушился: слаженность воинского строя нанесла вред мосту. Если бы резонанса собственной частоты колебаний моста с частотой шага солдат не было, с мостом ничего бы не случилось. Поэтому, между прочим, при прохождении солдат по слабым мостам принято подавать команду «сбить ногу». А вот опыт. Подойдите к какому - нибудь струнному музыкальному инструменту и громко крикните «а»: какая - то из струн отзовется - зазвучит. Та из них, которая окажется в резонансе с частотой этого звука, будет колебаться сильнее остальных струн - она - то и отзовется на звук. Еще один опыт с маятником. Натяните горизонтально нетолстую веревку. Привяжите к ней тот же маятник из нити и пластилина (рис.9).

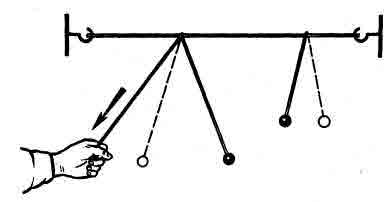

Рис. 9 Опыт, иллюстрирующий явление резонанса. |
Перекиньте через веревку еще один такой же маятник, но с более длинной ниткой. Длину подвески этого маятника можно изменять, подтягивая рукой свободный конец нитки. Приведите маятник в колебательное движение. При этом первый маятник тоже станет колебаться, но с меньшей амплитудой. Не останавливая колебаний второго маятника, постепенно уменьшайте длину его подвески - амплитуда колебаний первого маятника будет увеличиваться. В этом опыте, иллюстрирующем резонанс механических колебаний, первый маятник является приемником колебаний, возбуждаемых вторым маятником. Причиной, вынуждающей первый маятник колебаться, являются периодические колебания растяжки с частотой, равной частоте колебаний второго маятника. Вынужденные колебания первого маятника будут иметь максимальную амплитуду, а его собственная частота совпадает с частотой колебаний второго. Такие или подобные явления, только, разумеется, электрического происхождения, наблюдаются и в колебательном контуре приемника. От действия волн многих радиостанций в приемной антенне возбуждаются токи самых различных частот. Нам из всех колебаний радиочастот надо выбрать только несущую частоту той радиостанции, передачи которой мы хотим слушать. Для этого следует так подобрать число витков катушки и емкость конденсатора колебательного контура, чтобы его собственная частота совпадала с частотой тока, создаваемого в антенне радиоволнами интересующей нас станции. В этом случае в контуре возникнут наиболее сильные колебания с несущей частотой той радиостанции, на волну которой он настроен. Это и есть настройка контура приемника в резонанс с частотой передающей станции. При этом сигналы других станций совсем не слышны или прослушиваются очень тихо, так как возбуждаемые ими колебания в контуре будут во много раз более слабыми. Таким образом, настраивая контур своего приемника в резонанс с несущей частотой радиостанции, вы с его помощью как бы отбираете, выделяя колебания частоты , только этой станции. Чем лучше контур будет выделять нужные колебания из антенны, тем выше селективность приемника, тем слабее будут помехи со стороны других радиостанций. До сих пор я рассказывал вам о замкнутом колебательном контуре, т.е. контуре, собственная частота которого определяется только индуктивностью катушки и емкостью конденсатора образующих его. Однако во входной контур приемника входят также антенна и заземление. Это уже не замкнутый, а открытый колебательный контур. Дело в том, что провод антенны и земля являются «обкладками» конденсатора, обладающего некоторой электрической емкостью. В зависимости от длины провода и высоты антенны над землей эта емкость может составлять несколько сотен пикофарад. Но ведь антенну и землю можно рассматривать и как не полный виток большой катушки. Стало быть, антенна и заземление, взятые вместе, обладают еще и индуктивностью. А емкость совместно с индуктивностью образуют колебательный контур (рис. 10).
Рис. 10 Антена и зазамление - открытый колебательный контур. |
Такой контур, являющийся открытым колебательным контуром, тоже обладает собственной частотой колебаний. Включая между антенной и землей катушки индуктивности и конденсаторы, мы можем изменять его собственную частоту, настраивать его в резонанс с частотами разных радиостанций. Как это делается на практике, вы уже знаете. Я не ошибусь, если скажу, что колебательный контур является «сердцем» радиоприемника. И не только радиоприемника. Поэтому ему я и уделил побольше внимания. Перехожу ко второму элементу приемника - детектору.
