Детектор и детектирование радиосигнала

Детектор - двухэлектродный полу - проводниковый прибор (высокочастотный диод), обладающий односторонней электропроводностью: хорошо проводит ток одного направления и не проводит или слабо проводит - ток обратного направления. Для простоты объяснения работы диода как детектора будем считать, что ток обратного направления он вообще не проводит и является для него как бы изолятором. Это свойство диода иллюстрирует график, изображенный на (рис. 11), диод беспрепятственно пропускает через себя положительные полуволны переменного тока и совсем не пропускает отрицательные полуволны. Отрицательные полуволны диод как бы срезает. В результате такого действия диода переменный ток преобразуется в пульсирующий ток одного направления, но изменяющийся по величине с частотой пропускаемого через него тока. Этот преобразовательный процесс, называемый выпрямлением переменного тока, лежит в основе детектирования принятых радиосигналов.



Рис. 11 Диод преобразующий переменный ток в пульсирующий.

Посмотрите на графики, показанные на (рис. 12). Они иллюстрируют процессы, происходящие в детекторной цепи простейшего приемника. Под действием радиоволн в контуре приемника возбуждаются модулированные колебания радиочастоты (рис. 12, а). К контуру подключена цепь, состоящая из диода и телефонов.

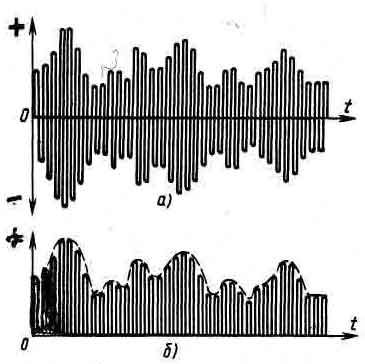

Рис. 12 Графики иллюстрирующие детектирование модулированных колебаний радиочастоты.

Для этой цепи колебательный контур является источником переменного тока радиочастоты. Поскольку диод пропускает ток только одного направления, то модулированные колебания радиочастоты, поступающие в его цепь, будут им выпрямлены (рис. 12,б), говоря иначе, продетектированы. Если провести штриховую линию, огибающую верщины выпрямленного тока, то получится «рисунок» тока звуковой частоты, которым модулирован ток, поступающий в антенну радиостанции во время передачи. Ток, получившийся в результате детектирования состоит из импульсов радиочастоты, амплитуды которых изменяются со звуковой частотой. Его можно рассматривать как суммарный ток и разложить на две составляющие: высокочастотную и низкочастотную. Их называют соответственно высокочастотной и составляющей звуковой частоты пульсирующего тока. В простейщем приемнике составляющая звуковой частоты идет через телефоны и преобразуется ими в звук.
