Радиопередача

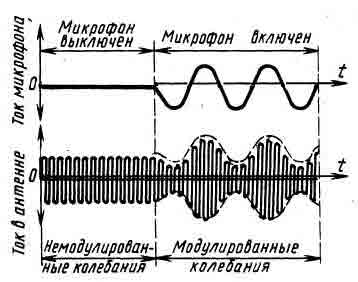

Если сложное техническое оснащение радиовещательной станции изобразить упрощенно в виде условных знаков и прямоугольников, то получится ее структурная схема в таком виде, как показано на рис. 2. Здесь пять основных приборов и устройств: студийный микрофон, усилитель звуковой частоты (3Ч), генератор колебаний радиочастоты (РЧ), усилитель мощности колебаний радиочастоты и антенна, излучающая электромагнитную энергию радиоволн. Пока студийный микрофон не включен, в антенне станции течет ток высокой (несущей), но строго постоянной частоты и амплитуды (см. левые части графиков на рис. 3). Антенна при этом излучает радиоволны неизменной длины и мощности. Но вот в студии включили микрофон, и люди, находящиеся за десятки, сотни и тысячи километров от радиостанции, услышали знакомый голос диктора.

Что же в это время происходит в передатчике радиостанции? Колебания звуковой частоты, созданные микрофоном и усиленные студийным усилителем 3Ч, подают на так называемый модулятор, входящий в усилитель мощности передатчика, и там, воздействуя на ток высокой частоты генератора, изменяют его амплитуду колебаний. От этого изменяется излучаемая антенной передатчика электромагнитная энергия (см. правые части графиков на рис. 3). Чем больше частота тока, поступающего из радиостудии в передатчик, тем с большей частотой изменяются амплитуды тока в антенне. Так звук, преобразованный микрофоном в электрические колебания звуковой частоты, получает «путевку» в эфир. Процесс изменения амплитуд высокочастотных колебаний под действием тока звуковой частоты называют амплитудной модуляцией (AM). Изменяемые же по амплитуде токи высокой частоты в антенне и излучаемые ею радиоволны носят название модулированных колебаний радиочастоты. Кроме амплитудной модуляции существует еще так называемая частотная модуляция (ЧМ). При таком виде модуляции изменяется частота, а амплитуда колебаний радиочастоты в антенне радиостанции остается неизменной. Частотную модуляцию применяют, например, для передачи звукового сопровождения в телевидении, в радиовещании на УКВ. В радиовещании на ДВ, СВ и KB используют только амплитудную модуляцию. Радиоволны не могут быть обнаружены ни одним органом наших чувств. Но если на их пути встречается проводник, они отдают ему часть своей энергии. На этом явлении и основан прием радиопередач. Улавливание энергии радиоволн приемником осуществляет антенна радиоприемника. Отдавая антенне часть электромагнитной энергии, радиоволны индуцируют в ней модулированные колебания радиочастоты. В приемнике имеют место процессы, обратные тем, которые происходят в студии и на передатчике радиостанции. Если там звук последовательно преобразуют сначала в электрические колебания звуковой частоты, а затем в модулированные колебания радиочастоты, то при радиоприеме решается обратная задача: модулированные колебания радиочастоты, возбужденные в антенне, приемник преобразует в электрические колебания звуковой частоты, а затем в звук. В простейшем приемнике, работающем только благодаря энергии, уловленной антенной, модулированные колебания радиочастоты преобразуются в колебания звуковой частоты детектором, а эти колебания в звук - головными телефонами. Но ведь антенну приемника пронизывают радиоволны множества радиостанций, возбуждая в ней модулированные колебания самых различных радиочастот. И если все эти радиосигналы преобразовать в звуки, то мы услышали бы сотни голосов людей, разговаривающих на разных языках. Вряд ли такой радиоприем нас устроил. Разумеется, интересно послушать передачи разных станций, но только, конечно, не все одновременно, а каждую в отдельности. А для этого из колебаний всех частот, возбуждающихся в антенне, надо выделить колебания с частотой той радиостанции, передачи которой хотим слушать. Эту задачу выполняет колебательный контур, являющийся обязательной частью как самого простого так и самого сложного радиовещательного приемника. Именно с помощью колебательного контура вы будете настраивать свой первый приемник на сигналы радиостанций разной длины волны.
