Шифратор. Устройство, принцип работы

Шифратор осуществляет преобразование десятичных чисел в двоичную систему счисления. На рис.9.9 приведено символическое изображение шифратора, преобразующего десятичные числа 0, 1, 2, … , 9 в выходной код 8421 и его таблица истинности. Символ CD образован из букв английского слова Coder. Слева показаны 10 входов шифратора, справа – выходы шифратора; цифрами 1,2,4,8 обозначены весовые коэффициенты двоичных четырёх разрядов шифратора.

Из таблицы истинности видно, что выходу x₁ будет соответствовать лог. 1, если одна из входных переменных y₁, y₃, y₅, y₇, y₉ будет также иметь лог. 1. Следовательно, можно составить логическую операцию x₁=y₁ y₃ y₅ y₇ y₉. Для остальных выходов можно составить логические операции: x₂=y₂ y₃ y₆ y₇, x₄=y₄ y₅ y₆ y₇, x₈=y₈ y_9.

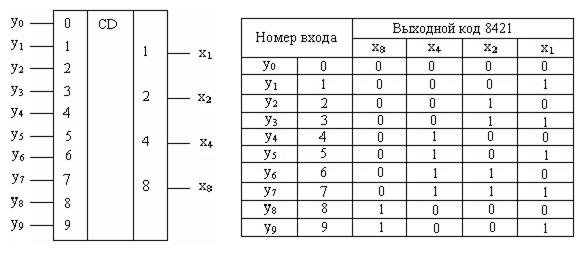

Рис.9.9. Символическое изображение шифратораи его таблица истинности

Используя полученные логические операции, можно реализовать логическую схему шифратора, построенную на логических элементах ИЛИ, приведённую на рис.9.10. Шифраторы используются в устройствах ввода информации в цифровые системы с клавиатуры.

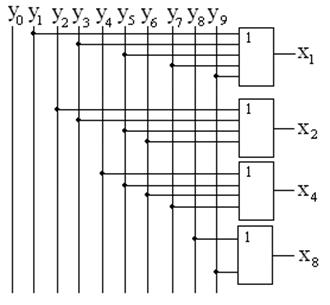

Рис.9.10. Логическая схема шифратора
