Синхронный RS-триггер. Устройство, принцип действия

Синхронный RS-триггер снабжён синхронизирующим входом С, который разрешает приём сигналов с информационных входов R и S. Если на синхронизирующий вход С поступает сигнал лог.0, то любые логические сигналы, подаваемые на информационные входы R и S, не влияют на состояние триггера. При подаче на синхронизирующий вход С сигнала лог.1, синхронный RS-триггер работает в режиме асинхронного RS-триггера.

На рис.9.5 изображено условное обозначение синхронного RS-триггера.

Рис.9.5. Условное обозначение синхронного RS-триггера

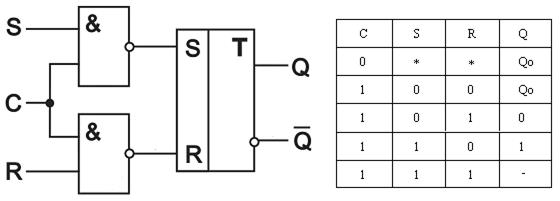

На рис.9.6 приведена структурная логическая схема и таблица истинности RS-триггера, построенного на двух логических элементах И-НЕ, а также на одном асинхронном RS-триггере.



Рис.9.6. Структурная логическая схема и таблица истинности RS-триггера



Из таблицы истинности следует, что при подаче на вход С сигнала лог.0 триггер сохраняет на выходе Q информацию, предшествующую подаче этого сигнала, при любом состоянии информационных входов R и S (0 или 1). При подаче на синхронизирующий вход С сигнала лог.1, синхронный RS-триггер превращается в асинхронный RS-триггер.
