УКАЗАНИЯ ПО ВЫБОРУ КРАНА

ТРЕБОВАНИЯ ПО СОСТАВУ И ОФОРМЛЕНИЮ

РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЫ.

Расчетно-графическая работа выполняется в виде пояснительной записки на 10-15 листах формата А-4, графическая часть выполняется на 1 листе формата А-1.

Для оформления расчетно-пояснительной записки и графической части необходимо руководствоваться требованиями ГОСТ 21.101-93 «Основные требования к рабочим документам», ГОСТ 21501-93 «Правила выполнения архитектурно-строительных чертежей», ГОСТ 2.105-95 «Общие требования к текстовым документам».

Расчетно-пояснительная записка оформляется на одной стороне стандартной бумаги формата А-4 в рукописном или компьютерном исполнении со сквозной нумерацией листов, отступы сверху справа и снизу 1,5 см, слева 2,5 см интервал полуторный, шрифт Times New Roman.

Графическая часть выполняется карандашом или при помощи графических редакторов ArchiCAD, AutoCAD или КОМПАС, плотность заполнения листов не менее 70%.

УКАЗАНИЯ ПО ВЫБОРУ КРАНА

Выбор крана для подачи материалов (опалубка, арматурные сетки, бадьи с бетоном) на рабочие места производят по техническим параметрам.

К техническим параметрам крана относятся:

- требуемая грузоподъемность Q_тр;

- наибольшая высота подъема крюка Н_тр;

- наибольший вылет крюка L_тр;

- длина стрелы l_тр

Выбор крана начинают с уточнения массы сборных элементов, монтажных приспособлений и грузозахватных устройств, габаритов и проектного положения конструкций в здании.

До начала определения требуемых параметров крана следует выбрать способы и средства строповки материалов и конструкций, массу и размеры строповочных приспособлений.

Требуемые параметры крана (грузоподъемность, вылет стрелы и высота подъема крюка) определяют исходя из массы самого тяжелого элемента или груза вместе со средствами строповки, необходимой максимальной высоты его подъема и с учетом возможности подачи материалов и конструкций на более удаленное место.

Вылет стрелы и необходимая высота подъема груза устанавливаются исходя из ширины и высоты здания по массе наиболее удаленной и тяжелой конструкции. Длина стрелы крана принимается по его параметрам, приведенным в справочниках.

Выбранные краны по своим основным параметрам должны удовлетворять условиям

; L ≥ L_тр; , где

L_тр, - требуемые монтажные характеристики.

Требуемая грузоподъемность Q_k складывается из массы монтируемого элемента Q_э, массы монтажных приспособлений Q_пр и массы грузозахватного устройства Q_гр:

Q_тр= Q_э + Q_пр + Q_гр

Для стреловых самоходных кранов на автомобильном, пневмоколесном и гусеничном ходу определяется высота подъема крюка Н_тр, длина стрелы l_тр и вылет крюка L_тр.

Высота подъема крюка:

Н_тр = h_о + h_з + h_э + h_ст +h_п где

Высота подъема крюка:

Н_тр = h_о + h_з + h_э + h_ст +h_п где

h_o – превышение монтажного горизонта над уровнем стоянки крана, м;

h_з – запас по высоте для обеспечения безопасности монтажа (не менее 0,5 м), м;

h_э – высота или толщина элемента, м;

h_ст – высота строповки (от верха элемента до крюка крана), м;

h_п – высота полиспаста, м (принимается не менее 1,5 м)

Рис.1 Схема определения требуемых параметров крана.

Требуемый вылет стрелы и высоту подъема крюка определяют графически путем построения в масштабе схемы, аналогичной приведенной на рис. 1. Принятые схемы с размерами и отметками, помещают в пояснительной записке.

При производстве строительно-монтажных работ башенными кранами необходимый вылет крюка определяется в зависимости от ширины здания и расстояния от крана до возводимого здания (рис. 2).

При возведении надземной части требуемый вылет L_тр определяется по формуле

, где

а – ширина кранового пути, м;

b – расстояние от кранового пути до проекции наиболее выступающей части стены, м;

с – ширина надземной части здания с учетом выступающих элементов (балконы, лоджии и т.д.), м.

Расстояние от оси вращения крана до ближайшей выступающей части здания должно быть на 0,7 м больше радиуса габарита нижней части крана и на 0,5 м больше радиуса габарита верхней части крана (габарит контргруза стрелы, габарит кабины крана и т.д.).

При возведении подземной части здания вылет

, где

а – расстояние от оси вращения крана до бровки котлована, м;

в – величина заложения откоса плюс расстояние от подошвы откоса до оси стены здания, м

с – ширина подземной части здания, м

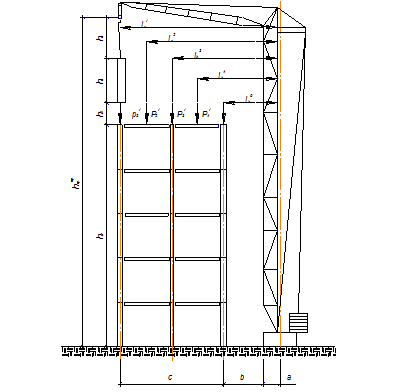

Рис.2. Схема определения параметров башенного крана

По рассчитанным техническим параметрам кранов определяют марку крана по справочной литературе [1].
