Параграф 1.2 Режим работы источника электроэнергии.

Существует 5 режимов работы источника электроэнергии:

Номинальный режим

Рабочий режим

Режим холостого хода

Режим короткого замыкания (КЗ)

Согласованный режим.

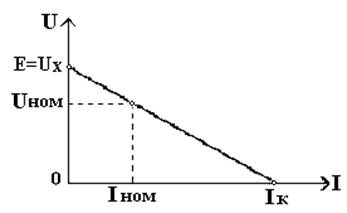

Вольтамперная характеристика источника ЭДС

Номинальный режим источника характеризуется номинальными параметрами источника, соответствующим расчетным паспортным значениям завода-изготовителя, к которым относятся номинальные (I,U,P).

Рабочий режим отличается от номинального режима отклонением параметров (I,U,P) от номинального значиения.

Режим холостого хода – режим, когда источник не подключен к нагрузке, при котором ток I=0, а Rнагрузки=бесконечности, при этом ЭДС можно измерить вольтметром.

При режиме короткого замыкания U=0. Rнагрузки=0. Iкз значительно больше I номинального. Этот режим является опасным для источника.

Согласованным режимом источника называется режим, при котором он отдает во внешнюю цепь наибольшую мощность. Е=I(Rвн+Rнагрузки), при этом Rвн=Rнагрузки=R, при этом P=R*I^2=E*I/2, I=E/2R, R=E/2I. Мощность определяется с помощью вольтметра.
